Нефтяные масла

Жидкие диэлектрики

Применяют в трансформаторах, масляных выключателях, кабелях, конденсаторах (для пропитки пористой изоляции, как охлаждающая среда, и искрогаситель).

Наиболее распространены нефтяные масла, полученные дробной перегонкой нефти, реже применяют синтетические жидкости.

а) трансформаторное – маловязкое, прозрачное, желтоватое. Температура застывания –45⁰С, вспышки паров +135⁰С, электрическая прочность E_пр > 16 кВ/мм. В процессе эксплуатации масло стареет, при этом ухудшаются его свойства. Продукты старения: нерастворимые (шлам) - налипают на стенки бака ухудшая теплообмен; растворимые (свободные кислоты) – разъедают изоляцию и ухудшают электроизоляционные свойства. Периодически масло меняют. Отработанное масло – подвергают частичной или полной очистке – регенерации. При этом выполняют фильтрование, центрифугирование, химическую обработку (кислотно-щелочную) и сушку под вакуумом;

б) конденсаторное масло – получают дополнительной очисткой и отстаиванием трансформаторного. Eпр > 20 кВ/мм, ε_r = 2,1…2,3. Применяют для заливки высоковольтных конденсаторов с бумажной изоляцией;

в) кабельные масла:

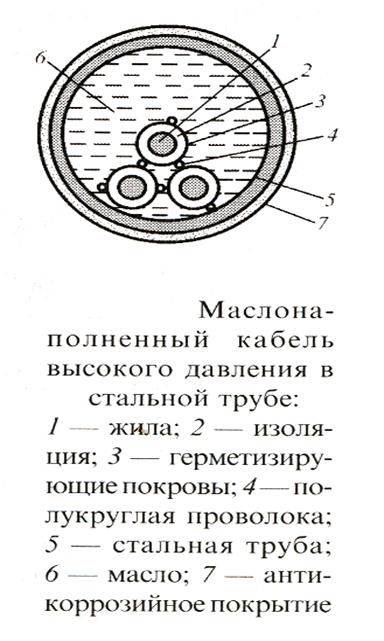

Ø маловязкие – применяют в маслонаполненных кабелях низкого давления до 3 атм.;

Ø средневязкие (С-110, С-220) – предназначены для высоковольтных кабелей (110 кВ и выше), при давлении ~ 14 атм.- имеют наиболее стабильные параметры.

Ø вязкое масло – сильно загущённое канифолью. Применяют для пропитки бумажной изоляции кабелей напряжением до 35 кВ.
