Геометрия конических колес. Связь между параметрами конического и

Размеры по внешнему торцу внешнему дополнительному конусу) колеса удобнее для измерения, их указывают на чертежах, а параметры, по которым ведуться расчеты в данном сечении являются стандартными.

При силовых и прочностных расчетах используются размеры среднего сечении зуба.

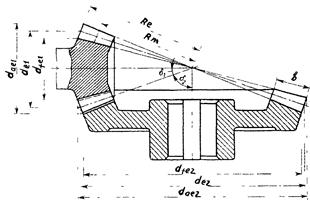

Высота зуба, шаг и модуль конического колеса переменны по длине зуба. По стандарту выбирают максимальный (внешний) модуль m_e. Соответственно для конических зубчатых колёс различают: делительные диаметры - внешний d_e, средний d_m; начальные диаметры - d_we, d_wm; диаметры вершин зубьев - внешний d_ae, средний d_me; диаметры впадин зубьев - d_fe, d_fm.

Формулы для определения некоторых геометрических параметров:

- внешнее конусное расстояние по делительному конусу:

, или

- внешний диаметр вершин:

Размеры в среднем сечении зуба:

- коэффициент ширины колеса.

Среднее конусное расстояние

Передаточное число

Форма зуба конического колеса в нормальном сечении такая же, как и у цилиндрического прямозубого колеса. Эвольвентное колесо, замещающее реальное коническое колесо по профилю зубьев, называют эквивалентным.
