Резервирование — это введение в структуру устройства дополнительного числа элементов, цепей и (или) функциональных связей по сравнению с минимально необходимыми для функционирования устройства. Цель резервирования — повысить надежность устройства.
В зависимости от того, как подключаются резервные элементы в случае отказа основных, различают следующие виды резервирования:
1) постоянное;
2) замещением;
3) скользящее (может рассматриваться как частный случай
резервирования замещением).

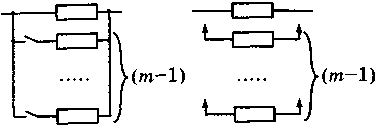

| Рис.4.1. Схематическое изображение резервирования замещением: (т - 1) — количество резервных элементов |
При постоянном резервировании резервные элементы постоянно подключены к основным и находятся в одинаковом с ними электрическом режиме. Деление элементов на основные и резервные носит здесь условный характер.
При резервировании замещением основной элемент в случае его отказа отключается от электрической цепи, обычно как по выходу, так и по входу, и вместо него подключается один из резервных элементов.
|
|
|
Переключение может выполняться либо автоматически с помощью переключающих устройств, либо вручную. Условно резервирование замещением изображается одним из способов, указанных на рис.4.1.
| Рис.4.2.Общее резервирование |
Скользящее резервирование — это резервирование замещением, при котором любой резервный элемент может замещать любой основной элемент. Это возможно лишь при их однотипности.
При рассмотрении резервирования под словом "элемент" следует понимать как комплектующий элемент, так и каскад, функциональ
ный узел, блок и т.д. имея в виду что резервирование может выполняться на уровне различных частей РЭС.
| Рис.4.3.Раздельное (поэлементное) резервирование |
В зависимости от того, какая часть РЭС резервируется, различают общее (рис.4.2) и раздельное (поэлементное) резервирование (рис.4.3).
При общем резервировании резервируется устройство в целом. При раздельном резервировании РЭС резервируется по частям.
