Дефекты сварных соединений

При изготовлении неразъемных соединений имеет место неравномерного распределение температур в месте соединения деталей по зоне термического влияния (ЗТВ).

ЗТВ – это околошовный участок основного металла, нагретый в процессе сварки от 100 ⁰С до температуры плавления. Именно ЗТВ являются слабым местом в соединении.

Дефекты сварных и паяных соединений подразделяются на два типа: внешние и внутренние (рис. 6.18).

Дефекты выявляются различными методами контроля, сравниваются с нормативом и если допустимы к доработке дорабатываются механической обработкой и вновь завариваются, если размеры дефектов превышают допустимые нормы – изделия бракуются.

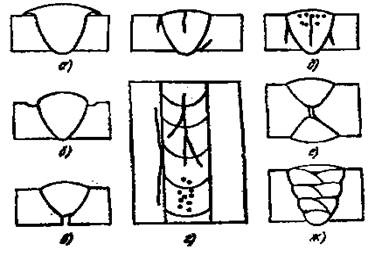

Рис. 6.18. Типы дефектов сварных соединений:

Внешние дефекты: а – наплыв; б – подрез; в – наружные непровары;

г – поверхностные трещины и поры.

Внутренние дефекты: д – скрытые трещины и поры; е – внутренние не провары; ж – шлаковые включении
