В случаях, когда по планировочным или другим местным условиям создание прудов-отстойников или других очистных сооружений затруднено, устраивают стационарные щитовые заграждения в акватории водоема (рис. 4.11).

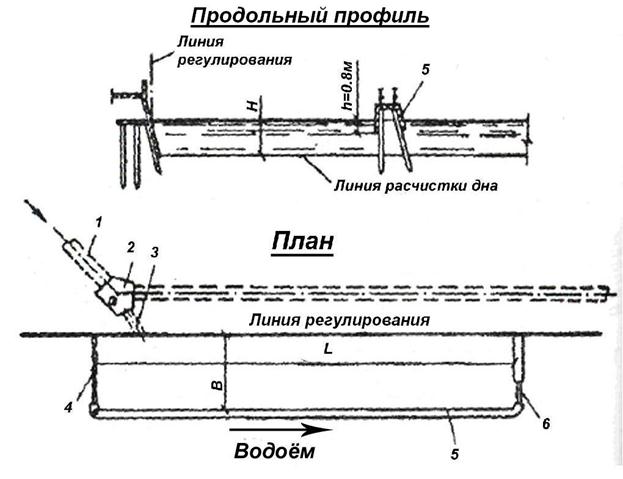

Рис. 4.11. Схема стационарного щитового сооружения
1 - коллектор дождевой канализации; 2 - распределительная камера; 3 - подводящий трубопровод; 4 - плавающее бонное заграждение; 5 - железобетонная навесная стенка; 6-щитовой затвор
Такие заграждения могут устраиваться в русле реки (ниже существующих выпусков коллекторов). В этом случае в речное русло, перегороженное направляющей шпорной стенкой, поступает загрязненный поток от коллектора и смешивается с постоянным расходом реки. Стационарные щиты заграждения погружаются на глубину ~ 0,8 м от поверхности воды, при этом в них должен полностью задерживаться плавающий мусор, а также частично нефтепродукты и твердый сток. Размеры таких заграждений назначаются из условия захода в акватории плавающих средств с механизмами для очистки от донных отложений и сбора плавающего мусора. Конструкции заграждений должны предусматривать устройства для швартовки плавсредств.
|
|
Сооружения закрытого типа о бычно устраивают на выпусках дождевой канализации в городские водоемы или на устьевых участках притоков к главным коллекторам при площадях водосбросного бассейна до 300 га. Сооружения закрытого типа могут состоять из двух или нескольких секций, в которых предусматриваются: входная, проточная, осадочные части и отсек для фильтров доочистки воды. Загрязненная вода подводится к очистному сооружению трубопроводом, подключенным к распределительному устройству.
Сооружения закрытого типа, как правило, включают: распределительную камеру и камеру переключения; подводящий трубопровод; распределительный лоток; мусороулавливающую решетку; секции отстойника; приемник с емкостью для отстаивания масло - нефтепродуктов; водозаборный колодец; фильтр доочистки; устройство для сбора очищенной воды и др.
Фильтры доочистки задерживают эмульгированные нефтепродукты. Фильтрация воды в них осуществляется восходящим потоком, а их площадь обычно равна площади поперечного сечения проточной части каждой секции сооружения. Материалами для заполнения фильтров могут быть: сипрон, визапрон, древесная стружка и др., которые обладают высокой адсорбирующей способностью. В местах установки фильтров доочистки и мусороулавливающих решеток предусматриваются съемные перекрытия. Конструкции очистных сооружений закрытого типа выполняют из железобетона (сборного или монолитного) и рассчитывают на постоянные и временные нагрузки в соответствии с нормативами на проектирование мостов и труб.
|
|
В заключение необходимо отметить, что пруды-отстойники, сооружения закрытого типа (подземные) и стационарные щитовые заграждения в акватории водоема широко использовались в прошлом. Эффективность очистки в них относительно невелика. Концентрация взвешенных веществ в воде, выходящей из прудов-отстойников, колеблется от 20 до 70 мг/л, а содержание нефтепродуктов - от 3 до 7,2 мг/л. Эти сооружения громоздки, удаление осадков и всплывших нефтепродуктов из них вызывает большие трудности. Для создания прудов-отстойников обычно используют естественные понижения местности, овраги, карьеры, русла пересыхающих ручьев и т.д., что также затрудняет повсеместное их применение.
В настоящее время применяется большой спектр очистных сооружений. В таблице 4.4 представлена сравнительная характеристика очищающей способности очистных сооружений различного типа.
Таблица 4.4
Усредненные показатели эффективности очистки поверхностного стока
на сооружениях различного типа
(по проектным данным и фактическим замерам)
№ п.п. | Тип сооружения | Плавающий мусор, % | Конечная концентрация загрязнений после очистки | Соли тяжелых металлов, % | |
взвешенные вещества, мг/л | нефтепродукты, мг/л | ||||
Пруды-отстойники | 30-50 | 3-8 | эффекта нет | ||
Сооружения камерного типа | 20-30 | 3-8 | эффекта нет | ||
Песколовки | 50-100 | 10-20 | эффекта нет | ||
Щитовые заграждения | 40-70 | 5-10 | эффекта нет | ||
Тонкослойные сооружения | 8-10 | 1-2 | снижение на 0,2 | ||
Тонкослойные сооружения с биотехнологией | 8-10 | 0,1-1 | снижение на 0,4 | ||
Сооружения глубокой очистки | 2-5 | 0,05-0,5 | снижение на 0,8 | ||
Габионные сооружения "Эколандшафта" | 3-7 | 0,1-1 | снижение на 0,5 |
На современном этапе необходима работа по реконструкции и модернизации технологически устаревших очистных сооружений, таких как пруды-отстойники, сооружения камерного типа и щитовые заграждения.
