Для построения гистограммы по оси абсцисс указывают значения границ интервалов и на их основании строят прямоугольники, высота которых пропорциональна частотам (или частостям).

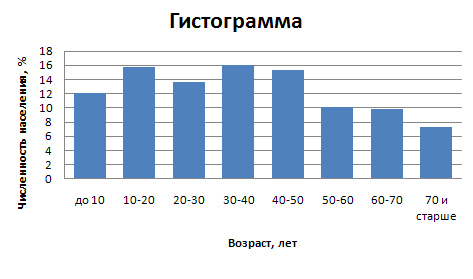

На рис. 6.2. изображена гистограмма распределения населения России в 1997 г. по возрастным группам.
Все население | В том числе в возрасте | ||||||||
до 10 | 10-20 | 20-30 | 30-40 | 40-50 | 50-60 | 60-70 | 70 и старше | Всего | |
Численность населения | 12,1 | 15,7 | 13,6 | 16,1 | 15,3 | 10,1 | 9,8 | 7,3 | 100,0 |
Рис. 6.2. Распределение населения России по возрастным группам
Условие: Приводится распределение 30 работников фирмы по размеру месячной заработной платы
Размер заработной платы руб. в месяц | Численность работников чел. |
до 5000 | |
5000 — 7000 | |
7000 — 10000 | |
10000 — 15000 | |
Итого: |
Задача: Изобразить интервальный вариационный ряд графически в виде гистограммы и кумуляты.
Решение:
- Неизвестная граница открытого (первого) интервала определяется по величине второго интервала: 7000 — 5000 = 2000 руб. С той же величиной находим нижнюю границу первого интервала: 5000 — 2000 = 3000 руб.

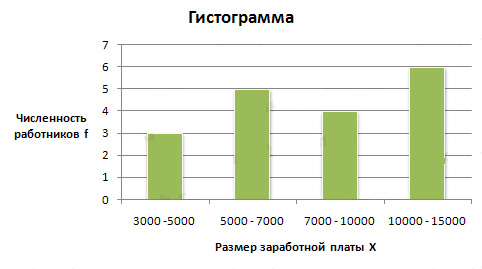

- Для построения гистограммы в прямоугольной системе координат по оси абсцисс откладываем отрезки, величины которых соответствуют интервалам варицонного ряда.
Эти отрезки служат нижним основанием, а соответствующая частота (частость) — высотой образуемых прямоугольников. - Построим гистограмму:
|
|
Для построения кумуляты необходимо рассчитать накопленные частоты (частости). Они определяются путем последовательного суммирования частот (частостей) предшествующих интервалов и обозначаются S. Накопленные частоты показывают, сколько единиц совокупности имеют значение признака не больше, чем рассматриваемое.
