Защитное отключение: назначение, область применения, сущность защиты, требования

Защитное отключение представляет собой быстро­действующую защиту, обеспечивающую автоматическое отключение электроустановки при возникновении в ней опасности поражения током. Такая опасность может воз­никнуть при нарушении изоляции токоведущих частей и пробое на корпус, снижении уровня изоляции, прикос­новении человека к токоведущим частям.

Защитное отключение устанавливают в сетях как с изолированной, так и заземленной нейтралью. Эффек­тивность систем отключения определяется их быстродей­ствием, поскольку при малых длительностях воздействия тока на человека его допустимая величина может быть принята значительно большей.

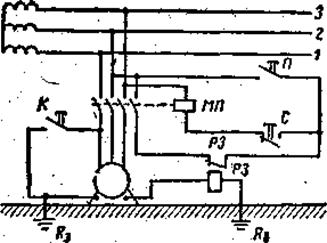

Аппараты защитного отключения выпускаются про­мышленностью самых различных систем и принципов ра­боты. Простейшей является система защитного отключе­ния, реагирующая на повышение потенциала на корпусе электроустановки. На ри,с. 17.6 представлена принципиальная схема такого отключения.

При нажатии кнопки П («Пуск») катушка магнитно­го пускателя МП. через кнопку С («Стоп») получает питание и замыкает свои контакты. Электроустановка включается и катушка МП становится на самоподхват нормально замкнутый контакт реле защиты РЗ. В реле устанавливают между корпусом электроуста-и вспомогательным заземлителем R_B. При пробое на корпус катушка реле защиты РЗ срабатывает, икается его нормально замкнутый контакт и маг-пускатель отключает от сети электроустановку. кнопка контроля К. служит для периодической проверки нормальной работы отключающего устройства, следует иметь в виду, что катушка реле защиты РЗ может быть поставлена в цепь защитного заземления, работы защитного отключения применяют собственный заземлитель, который электрически не связан с" защитным заземлением. В случае если эти заземлители электрически связаны между собой, то при пробое изоляции „электроустановки оба конца катушки реле напряжения РЗ окажутся под одним потенциалом и система защитного отключения не сработает. Наиболее совершенными являются устройства, отключающие питание сети или отдельных потребителей в случае прикосновения человека к токоведущим частям, находящимся под напряжением. Такие защитно-отклющие устройства применяют в сетях напряжением 9/380 В. Время их срабатывания 30—50 мс. Токи, протекающие через человека за столь короткое время, не достигают допустимых значений, что позволяет значительно повысить электробезопасность при обслуживании электроустановок.
