Размера петли при подаче ленты

2) отражение от рефлектора - в этом методе приемник 5 и передатчик 1 с оптической системой 2,4 находятся в одном корпусе. Напротив датчика устанавливается рефлектор (отражатель) 3. Датчики с рефлектором устроены так, что благодаря поляризационному фильтру они воспринимают отражение только от
рефлектора.

Посылаемый передатчиком световой сигнал отражаясь от рефлектора попадает в приемник датчика. Если световой сигнал прекращается (при прохождении объекта мимо рефлектора), приемник немедленно реагирует, меняя состояние выхода (вкл/выкл).

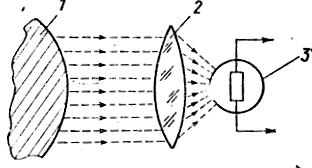

3) отражение от объекта - в этом методе приемник 3, передатчик (не показан) и оптическая система 2 находятся в одном корпусе. Во время рабочего состояния датчика все объекты, попадающие в его рабочую зону, становятся своеобразными рефлекторами. Количество отраженного света, попадающего на фотоэлемент 3, зависит от отражательной способности поверхности объекта 1 (чистоты обработки, блесткости, наличия участков, покрытых краской, и т. п.). Такие фотодатчики используются в читающих автоматах, способных автоматически считывать и кодировать информацию с текстовых и графических документов, в измерителях чистоты поверхности, фотоэлектрических рефлектометрах, гигрометрах и пр.
