Структура и виды обеспечения астпп

Автоматизация ТПП

Создание автоматизированных систем технологической подготовки производства (АСТПП) позволяет повысить производительность и качество проектных работ, сократить сроки технологической подготовки производства и уменьшить количество инженерно-технологических работников, необходимых для ее осуществления, повысить качество проектируемых технологических процессов. В АСТПП более 60% объема инженерных работ выполняется на ЭВМ.

Технической основой создания и внедрения АСТПП является унификация технологических процессов и применяемой оснастки на основе типовых и групповых процессов.

Основными структурными элементами АСТПП являются подсистемы. По функциональному назначению установлено два типа подсистем: общего и специального назначения.

Подсистемами общего назначения являются:

• информационный поток;
• кодирование;
• контроль и преобразование информации;
• формирование исходных данных для автоматизированных систем подготовки управления различных уровней;
• оформление технической документации.

Подсистемы специального назначения включают в себя:

• обеспечение технологичности конструкции;
• проектирование технологических процессов;
• конструирование средств технологического оснащения;
• управление ТПП;
• изготовление средств технологического оснащения.

Состав подсистем специального назначения следует устанавливать для каждого предприятия с учетом специфики ТПП и экономической целесообразности.

АСТПП – это человек -машинная система ТПП, созданная на базе специально спроектированного и освоенного комплекса экономико-математических методов и моделей, организованных форм электронно-вычислительной и организационной техники с соответствующим оборудованием и программно-математическим обеспечением.

Система автоматизированного проектирования (САПР) – организационно-техническая система, представляющая собой комплекс средств автоматизированного проектирования, взаимосвязанный с подразделениями программной организации и выполняющей автоматизированное проектированное.

Производительность САПР в большой степени зависит от программного обеспечения (ПО), возможности которого ограничены трудностями алгоритмизации констукторско-технологических задач.

В связи с этим важное значение имеет создание диалоговых систем (Рис.18.1)

В САПР различают следующие виды программного обеспечения (ГОСТ 23501.0-79):

· методическое (комплекс документов, устанавливающих состав и правила выбора и эксплуатации средств обеспечения автоматизированного проектирования);

· лингвистическое (совокупность языков проектирования, терминов, определений, необходимых для выполнения автоматизированного проектирования);

· математическое (совокупность математических методов, моделей и алгоритмов проектирования, необходимых для выполнения проектных процедур);

· программное (комплекс программ и необходимой эксплуатационной документации к ним в виде обычных текстовых или записанных на магнитных носителях. Программное обеспечение САПР делят на общесистемное и специальное);

· информационное,

· техническое (совокупность взаимосвязанных технических средств, для ввода, хранения, переработки, передачи программ и данных, организации человека с ЭВМ, изготовления программной документации);

· организационное (комплект документов, устанавливающих правила автоматизированного проектирования, выпуска, использования и корректирования входных документов САПР, доступа к базам данных и др.).

Общесистемное программное обеспечение включает в себя управление процессом вычислений; диалоговую взаимосвязь с пользователем в процессе проектирования; хранение, поиск, анализ данных и др.

Специальное программное обеспечение – прикладные программы и пакеты прикладных программ.

Важным компонентом программного обеспечения являются программы и пакеты программ, которые строят по модульному принципу разделения программ на самостоятельные функциональные модули.

Информационное обеспечение – информация, используемая непосредственно для выработки проектных решений. Оно состоит из: оперативной, условно-постоянной и постоянной информации.

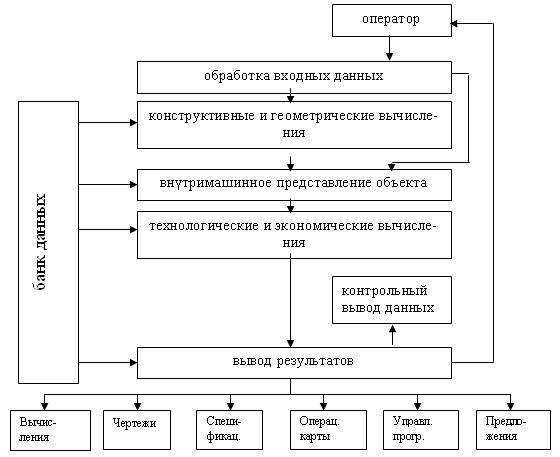

Рис.18.1 Структура САПР технологического процесса.

Оперативная информация включает в себя сведения о предмете производства, средствах производства и о продукте производства (чертежи изделия, технические условия и др.). Ее подготавливают заранее, и длительное время хранят в системе проектирования.

Условно-постоянная информация корректируется или полностью заменяется при переходе к другим производственным условиям или к новому классу задач.

Постоянная информация содержит сведения о машинных программах автоматизированного проектирования.

Составной частью информационного обеспечения являются автоматизированные банки данных, которые состоят из баз данных и систем управления базами данных (СУБД).

База данных строится по принципу информационного единства и допускает объединение любого числа баз с использованием общих данных различными подсистемами САПР.

СУБД представляет собой комплекс программ, обеспечивающих централизованное хранение, накопление, модификацию и выдачу данных, а также языковых средств, предназначенных для управления данными в БД и обеспечения взаимодействия БД с прикладными программами.

Интегрированная система – “проектирование – изготовление”. В интегрированной системе объединяются подсистемы конструирования, геометрического моделирования и разработки технологии изготовления проектируемых изделий. Основой объединения является использование общей базы данных.
