Амплитудно-частотная характеристика усилителя с О.О.С

С ростом частоты коэффициент K_u ОУ уменьшается примерно обратно пропорционально частоте. Вместе с этим будет уменьшаться глубина обратной связи cK_u. Поэтому формула

будет справедлива в ограниченной полосе частот.

Если частотный коэффициент усиления ОУ зависит от частоты по формуле

,

где , w _ср - частота среза, K_u._о - коэффициент усиления на нулевой частоте, то с учетом действия О.О.С.

;

Здесь K_u.о.о.с ^__ усиление на нулевой частоте с О.О.С.

^__ постоянная времени с О.О.С.

Следовательно, частота среза с О.О.С повышается: .

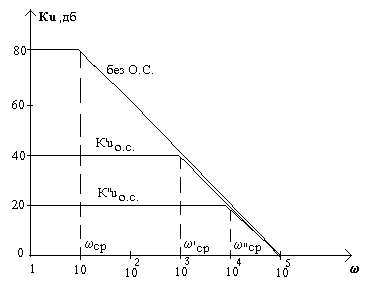

На частоте среза усиление уменьшается в Ö2 раз, т.е.на 3дБ по сравнению с низкими частотами. На частотах выше w_ср усиление падает со скоростью ^__ 20 дБ на декаду. В логарифмическом масштабе по обеим осям логарифмическая АЧХ имеет вид линейно-ломанной

Видно, что частота среза, т.е.полоса частот равномерного усиления, повышается во столько же раз, во сколько уменьшается усиление, т.е.

.

Используя различные элементы в цепях и , можно получать разные схемы преобразователей аналоговых сигналов, имеющих различные АЧХ и ФЧХ. На вид АЧХ влияют и частотные характеристики самого ОУ, и характеристики цепи О.О.С., содержащей частотно-зависимые элементы.
