Лекция 7. Крепление откосов и стен котлованов. Армирование грунтовых массивов. Грунтовые анкеры.

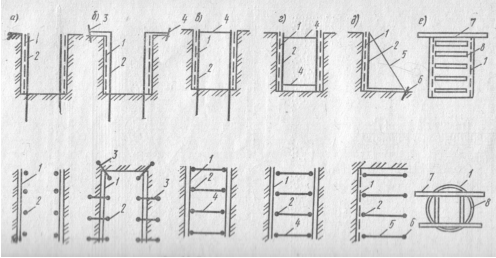

- Крепление откосов и стен котлованов
| Тип креплений | Наименование креплений | Характеристика выемок | Особенности производства работ |
| Консольный (стойки-сваи удерживаются защемлением нижней части) | А. Безраспорные | Траншеи и котлованы любой ширины, глубиной до 5 м | Механизированная разработка выемок. Стойки забивают с шагом. |
| Шпунтовые | Траншеи и котлованы глубиной до 6м с металлическим шпунтом и до 3 м — с деревянным | Дорогостоящее, для работ в водонасыщенных грунтах. Стойки забивают впритык. | |
| Б. Анкерные | Траншеи и котлованы любой ширины глубиной до 7 м | Механизированная разработка выемки Анкеры устанавливают от бровки на расстоянии не менее 1,5 h (где h - глубина выемки) | |
| В. Распорные со стальными щитами | Траншеи шириной до 5 м и глубиной до 7,5 м | Рассредоточенные объемы работ | |
| Г. Распорный(рамный) (стойки на дне, по высоте распорки) | Инвентарные конструкции ЦНИИОМТП Госстроя СССР | Траншеи глубиной до 4 м и шириной 0,8—1,9 м | Малые рассредоточенные объемы работ |
| Д. Подвесной | Кольцевые | Круглые выемки диаметром 3—7 м глубиной до 8 м | Устройство колодцев и камер. Ремонтные работы на больших глубинах |
|
|
|
- Армирование грунтовых массивов. Грунтовые анкеры
Основная деталь анкера - растягиваемый элемент (тяга) - выполняется
По способу заделки в грунт различают трубчатые ненапрягаемые анкеры и предварительно напряженные инъекционные анкеры без уширения или с уширением.
Рис.11. Укрепление стенок котлованов с помощью грунтовых анкеров:
