Лекция 8. Производство земляных работ в зимний период.
Характеристики пневмопробойников
Характеристики буровых станков
Приложение 6
Оборудование для устройства анкеров
Таблица 1
Показатель | Марка станка | ||
СКБ 4110 | СКБ 4 | СКБ 5 | |
Глубина бурения, м | |||
Диаметр бурения, мм | 59-151 | ||
Угол наклона к горизонту, град. | 0-360 | 0-360 | 90-60 |
Частота вращения шпинделя, мин-1 | 0-1500 | 155-1600 | 122-1500 |
Ход шпинделя, мм | |||
Мощность электродвигателя, кВТ | 37,0 | 22,0 | 30,0 |
Габаритные размеры, мм: длина ширина высота | - - - | ||
Масса станка, кг |
Таблица 2
Показатель | Марка пневмопробойника | ||
ИП-4601 | ИП-4603 | ПР-400 (экспериментальные) | |
Диаметр пробиваемых скважин, мм: без расширителя с расширителем | 200 и 300 | ||
Скорость пробивания скважин (без расширителя), м/ч | 1-50 | 10-80 | |
Давление сжатого воздуха, МПа (кгс/см2) | 0,6(6) | 0,6-0,7(6-7) | (0,6)6 |
Расход сжатого воздуха, м3/мин | 4,0 | 3,5 | 6,0 |
Длина пневмопробойника, мм | |||
Масса пневмопробойника, кг |
Таблица 3
|
|
Растворосмесители
Показатель | Тип растворосмесителя | |||
С-220А | С-289А | С-333Г | С-588 | |
Объем готового замеса, л | ||||
Емкость смесительного барабана по загрузке, л | ||||
Мощность электродвигателя, кВт | 2,8 | 4,5 | 3,4 | 1,5 |
Габаритные размеры, мм: длина ширина высота | ||||
Масса, кг | ||||
Средняя производительность по готовому раствору, м3/ч | 2,5 | 5,0 | 10,0 | 1,5 |
Для нагнетания цементного раствора в рабочую часть анкера целесообразно применять диафрагмовые насосы и насосы, находящиеся в составе буровых установок, приведенные в табл. 4.
Таблица 4
Растворонасосы
Показатель | Марка растворонасоса | |||
С-261 | С-256 | С-263 | С-317 | |
Производительность, м3/ч | ||||
Рабочее давление, МПа (кгс/см2) | 1(10) | 1,5(15) | 1,5(15) | 1,5(15) |
Мощность электродвигателя, кВт | 1,7 | 2,2 | 2,2 | 7,0 |
Габаритные размеры, мм: | ||||
длина | ||||
ширина | ||||
высота | ||||
Емкость бункера, л | ||||
Масса, кг: растворонасоса растворопровода | - |
Натяжение анкеров рекомендуется производить гидравлическими домкратами, которые представлены в табл. 5.
Таблица 5
Гидравлические домкраты
Показатель | Марка домкрата | |||
ДГС-63-315 | ДГП-63-315 | СМ-537 | ДГ-100-2 | |
Максимальное тяговое усилие, кН(тс) | 630(63) | 630(63) | 500(50) | 1000(100) |
Ход поршня, мм | ||||
Диаметр натягиваемой арматуры, мм | 28-40 | - | 16-42 | до 55 |
Габаритные размеры, мм: | ||||
длина | ||||
ширина | ||||
высота | ||||
Масса, кг | ||||
Тип арматуры | Стержневая, проволочная, прядевая | Проволочная | Стержневая | Стержневая, проволочная, прядевая |
При этом:
|
|

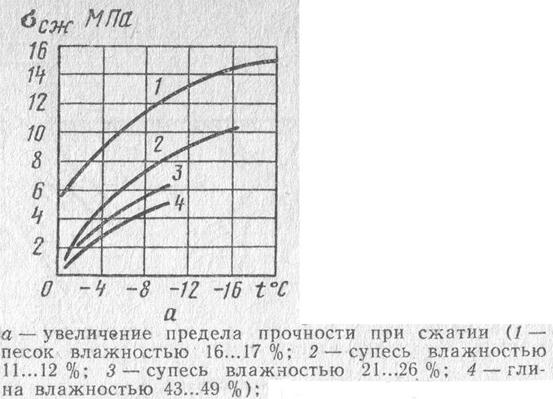

а) Резко возрастает прочность грунта на сжатие и сопротивление их резанию
┌───────────────┬───────────────────────────────────────────────────────┐
│ Температурные │ Показатели средних из среднемесячных отрицательных │
│ зоны │ температур зимнего периода, °С │
├───────────────┼───────────────────────────────────────────────────────┤
│ I │ до 3,Дм<85, Нм<1m │
├───────────────┼───────────────────────────────────────────────────────┤
│ II │ " 5 Дм=85, Нм=1m │
├───────────────┼───────────────────────────────────────────────────────┤
│ III │ " 8 Дм=135, Нм=1-1,5m │
├───────────────┼───────────────────────────────────────────────────────┤
│ IV │ " 12 Дм=145, Нм=1,5-2m │
├───────────────┼───────────────────────────────────────────────────────┤
│ V │ " 18 Дм=155, Нм=2m │
├───────────────┼───────────────────────────────────────────────────────┤
│ VI │ " 25 Дм>155, Нм>2m │
├───────────────┼───────────────────────────────────────────────────────┤
│ VII │ " 31 Дм>155, мерзлота │
├───────────────┼───────────────────────────────────────────────────────┤
│ VIII │ ниже 31 Дм>155, мерзлота │
└───────────────┴───────────────────────────────────────────────────────┘
Глубина промерзания Нм – по данным метеостанций, а при их отсутствии приближенно по формуле А.Н. Будникова:
Где - коэф. Теплопроводности грунта, Вт/(м*град)
|
|
Грунт | Коэффициенты теплопроводности при влажности, % | ||
Песок | 2,35 | 2,45 | 2,8 |
Суглинок | 2,1 | 2,55 | 3,15 |
Глина | 3,1 | 3,2 | 3,4 |
Т – средняя из среднемесячных темп.воздуха за зимний период
N –число дней с отрицат.температурой
С- коэф. Уменьшения глубины промерзания при снежном покрове
Слой снега, м | 0,1 | 0,2 | 0,25 | 0,4 |
С | 0,45 | 0,4 | 0,35 | 0.3 |
Вопрос 2. Разработка мерзлых грунтов.
Рыхление - механическими способами
Боронование ведут на глубину 25-30см боронами, плугами

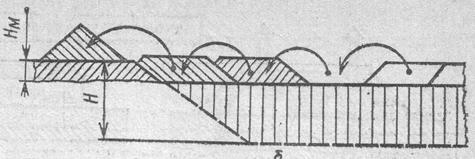

Перелопачивание на глубину промерзаемого слоя землеройными машинами
Снегозадержание - по периметру создаются снежные валки в 2-2,5 раза выше снежного покрова

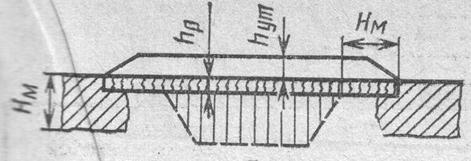

Теплоизоляция - утепления грунта тепло - изоляционными материалами
Приближенно толщину защитного слоя утеплителя можно вычислить по формуле:
где:

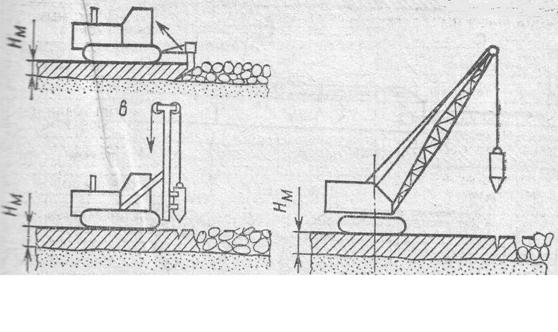

Рыхлителями - при малой глубине промерзания грунт рыхлят с помощью тракторных рыхлителей (до 0,7м).
Сколом клиньями Дроблением ударами - п ри большей глубине рыхления, чем 0,7м

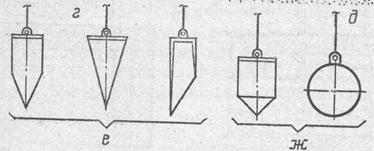

е) Сколом клиньями для рыхления грунта
ж) Сбрасываемые грузы для дробления грунта
Шпур. Методом - при Нм <2 м
Методом скважин - при Нм =2-3 м
Линейно-щел.зарядами - при Нм >3 м
Прямая лопата
Роторными -

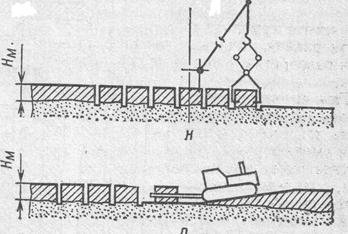

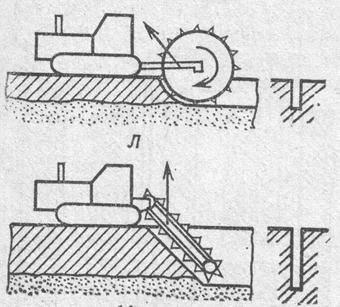

Блочная разработка - с помощью щелевых машин (дисковых, баровых). Разрезают на мелкие до 0,6м или крупные до 2м

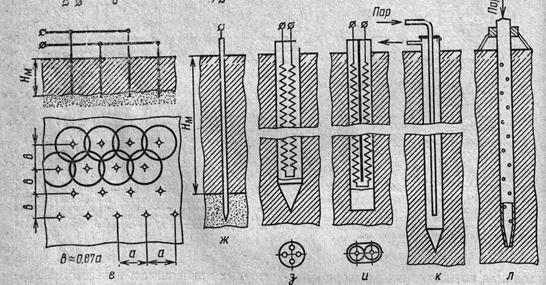

Отогрев грунта
Огневой -

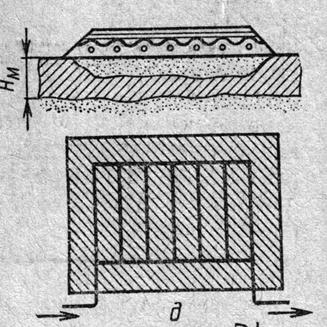

Электрический
Паром, водой -
Электро, паром, водой - отогрев быстрее
Химический - раствор
