Описание изобретения

Раздел 8. Основы патентоведения

Рисунок.17 - Классификация функций изделия

5. До того как приступить к производству изделия пониженной себестоимости, представить результаты функционально-стоимостного анализа на одобрение:

а) консультантам по ФСА;

б) конструкторскому бюро;

в) администрации.

При проведении ФСА технологических процессов главным является выявление целей выполнения операций, которые формируют и определяют свойства изготовляемого изделия. Обеспечение этих свойств составляет сущность функций технологического процесса и его составляющих. Для того, чтобы выявить функции каждой операции, необходимо ставить вопрос "для чего она выполняется?". Ответом будет формулировка внутренней сущности производимого действия, а не его внешней формы. Формулировка функции охватывает различные виды и характер работ, в то время как формулировка конкретной операции отражает определенный способ реализации функции и отвечает на вопрос "как?". Например, функция "получение формы детали" может быть обеспечена методами штамповки, литья или механической обработки, то есть принципиально отличающимися операциями. Совпадение названия функции и операции может быть лишь в случае единственного варианта реализации функции. При ФСА технологического процесса исследованию должны подвергаться все его системные элементы: предметы труда, средства труда (оборудование, оснастка) и сам процесс труда, выполняемый в рамках соответствующей части производственной системы.

Применение. Функционально - стоимостной анализ применим к любому объекту, для которого удается:

а) точно определить функцию и качество каждого элемента;

б) установить "ценность" каждой функции путем определения цен, которые пришлось бы заплатить за другие устройства, способные выполнять эту функцию;

в) рассчитать точную стоимость каждого покупного изделия и каждой технологической операции.

Область применения ФСА очень широкая, его можно использовать в любой сфере человеческой деятельности. В первую очередь ФСА рекомендуется использовать

- при проектировании новых изделий и технологий;

- модернизации освоенных в производстве изделий;

- снижении затрат основного и вспомогательного производства;

- комплексном снижении затрат сырья и энергии.

Знание только тогда знание,

когда оно приобретено усилиями

своей мысли, а не памяти.

Л.Н.Толстой

8.1. Открытия и изобретения: Основные понятия.

Стратегия изобретательской деятельности

Открытие - установление неизвестных ранее объективно существующих закономерностей, свойств и явлений материального мира, вносящих коренные изменения в уровень познания (результат научного творчества).

Известный философ И.Кант отмечал, что изобрести - это совсем не то, что открыть. Если открывают, предполагается уже существующее до этого открытие, только еще никому не известное, например Америка до Колумба, электромагнитные волны до Максвелла, то избирают то, что не было никому известно (не существовало) до мастера, который это сделал, например порох, станок, токарный резец. Изобретения часто базируются на открытиях, полученных в результате развития научных знаний. Таким образом, открытие таит в себе возможность множества изобретений.

Изобретение - новое и обладающее существенными отличиями техническое решение задачи в любой области народного хозяйства, социально-культурного строительства или обороны страны, дающее положительный эффект.

Существенный признак (существенные отличия) - такой признак в общей массе признаков объекта, отсутствие которого в совокупности существенных признаков не дает возможность получить тот положительный эффект, который является целью изобретения.

Объектом изобретения (их пять групп) могут являться: 1) новое устройство (например, станок, механизм, инструмент и другие); 2) новый способ (например, способ изготовления изделия, получения вещества и другие); 3) новое вещество (сплав, смесь, раствор и другие); 4) применение ранее известных устройств, способов, веществ по новому назначению (без их применения по существу, когда положительный эффект получается именно благодаря этому применению); 5) новые штаммы микроорганизмов, то есть наследственно-однородные культуры бактерий, вирусов, водорослей и другие, продуцирующие полезные вещества или используемые непосредственно.

Устройства - характеризуются конструктивными и схемными признаками, блоками, элементами, узлами и деталями с их взаимосвязью, геометрическими формами, соотношением размеров, а также материалами, из которых выполнены узлы и детали либо в целом объект изобретения.

Способы - производственные процессы, характеризующиеся рядом операций, из которых они состоят, последовательностью и режимами выполнения операций, материалами и приспособлениями, необходимыми для выполнения процессов.

Вещества - материалы, которые характеризуются составляющими ингредиентами (компонентами), их соотношением, а также структурой.

Применение - этот специфический объект изобретения не характеризуется ни техническими (способ), ни конструктивными (устройство), ни рецептурными (вещество) отличиями. Сущность - использование известных и новых свойств предметов и явлений в новых условиях, когда такое применение не является очевидным для специалистов.

Не признаются изобретениями:

- научные теории;

- методы организации и управления хозяйством;

- условные обозначения, расписания, правила;

- методы выполнения умственных операций;

- алгоритмы и программы для вычислительных машин;

- проекты и схемы планировки сооружений, зданий, территорий;

- предложения, касающиеся лишь внешнего вида изделий, направленные на удовлетворение эстетических потребностей.

По оформленной заявке на изобретение выдается авторское свидетельство или патент.

Заявка - совокупность документов, подаваемых в ведомство по изобретательству с целью получения охранного документа.

Случается, что потребность в решении той или иной задачи осуществляется одновременно многими изобретателями, но патент выдается только первому, кто решил ее. Так, и.Белла, преподаватель школы для глухонемых, подал в патентное бюро заявку на телефон 14 февраля 1876г. и получил через 3 недели патент, а аналогичная заявка физика И.Грея, поданная всего лишь на один час позже, была отклонена. После этого и.Белл выиграл еще около 600 судебных процессов по спорам о приоритете на изобретение телефона.

Приоритет изобретения устанавливается по дате поступления в Госпатент РФ заявки, содержащей заявление о выдаче патента, описание и формулу изобретения, чертежи и иные материалы, если они необходимы для понимания сущности изобретения и в описании изобретения имеются ссылки на них.

Известны две основные схемы составления описаний - германская и американская. По американской системе требуется большая детализация в раскрытии элементов и узлов изобретения, большое внимание уделяется чертежам.

Описание изобретения - документ, удобный для изучения специалистами, так как относится к одному техническому решению и содержит комплекс технических, экономических и правовых сведений;

- имеет унифицированную логическую структуру, стандартное библиографическое описание, устойчивую лексику (в частности, широко используются стандартные словесные конструкции);

- содержит, как правило, описание предшествующего уровня техники с оценкой недостатков известных аналогов и прототипов;

- включает патентную формулу (формулу изобретения), которая приводится в описании изобретения, и по существу является идеальной логической конструкцией, позволяющей выделить новизну информации.

Аналоги - объекты того же назначения, что и заявляемый, сходные с ним по технической сущности и результату, достигаемому при их использовании. Аналоги приводятся из числа наиболее близких к заявляемому объекту и прогрессивных в этой области технических решений, известных ко времени составления заявки, с которыми заявляемый объект сравнивается по эффективности.

Аналог, наиболее близкий по технической сущности и по достигаемому результату, при исследовании принимается за прототип.

Прототип - объект того же назначения, наиболее близкий по технической сущности к достигаемому результату, а также содержащий наибольшее число сходных с ним признаков.

Формула изобретения - это краткое словесное выражение, раскрывающее смысловое содержание сущности изобретения и включающее огра­ничительную, разделительную и отличительную части.

Авторское свидетельство на изобретение - документ, выдаваемый ранее до 1992 г. Госкомизобретений СССР на имя автора (соавторов) и удостоверяющий признания предложения изобретением; приоритет изобретения, авторство на изобретение, исключительное право государства на изобретение.

Патент - охранный документ, выдаваемый государственным ве­домством по изобретательству, подтверждающий наличие у владельца патента исключительного права на использование изобретения. Патент на изобретение действует в течение 20 лет, считая с даты поступления заявки в Государственное патентное ведомство.

Новые решения могут быть оформлены также в виде промышленного образца и товарного знака.

Промышленный образец - новое, пригодное к осуществлению промышленным способом художественное решение изделия, в котором достигается единство его технических и эстетических качеств.

Товарный знак - оригинально оформленное художественное изображение, служащее для отличия товаров одного предприятия от подобных товаров другого.

Стратегия изобретательской деятельности включает следующие этапы экспериментальной разработки изобретения: 1 - лабораторные исследования; 2 - небольшое экспериментальное производство; 3 - крупное экспериментальное производство; 4 - промышленное производство. На вопросы, связанные с экономическим эффектом изобретения, можно ответить лишь на стадии экспериментального производства. При этом учитываются: 1. Себестоимость. Какие наиболее дешевые материалы и технологические процессы дают хорошие результаты при изготовлении необходимого числа деталей? 2. Эксплуатационные расходы: ожидаемый КПД, потребление энергии, производительность, стоимость обслуживания и предполагаемое время простоев. 3. Расчетный срок службы. Инженер-конструктор должен позаботиться о том, чтобы все детали и узлы были рассчитаны на такой срок эксплуатации, в течение которого, по его мнению, еще не исчезает нужда в создаваемой им технической системе.

Изобретательская деятельность тесно связана с патентной информацией. Под патентной информацией понимается совокупность сведений о результатах научно-технической деятельности, содержащихся в описаниях, прилагаемых к заявкам на изобретение или к охранным документам, о правовом статусе патентных документов, а также об условиях реализации прав, вытекающих из патентных документов. Патентная информация широко используется в процессе планирования, при проведении НИР, при определении возможностей осуществления и развития внешнеэкономических операций.

Фонд патентной документации является наиболее полным и систематизированным собранием сведений о всех охраняемых изобретательским и патентным правом технических решениях, созданных человечеством за последние 150...200 лет.

Объем и структура патентоведения внутри страны обычно отражают уровень производства, характеризуют долю иностранных, капитальных вложений. Поэтому спады и подъемы в промышленности неизбежно отражаются и на числе выданных патентов.

8.2. Поиск патентной информации

Патентный поиск - разновидность информационного поиска, осуществляемого преимущественно в фондах патентной документации с целью установления уровня технического решения, границ прав владельца патентного документа и условий реализации этих прав.

Цели патентного поиска определяются задачами использования технических решений, содержащихся в патентных документах, на различных этапах создания, освоения и реализации новой техники.

Патентный поиск подразделяется: а) на тематический (предметный); б) именной; в) поиск по формальным признакам (например, номеру) документации (нумерационный).

Тематический патентный поиск является главной и наиболее распространенной поисковой процедурой. При тематическом поиске, осуществляемом с целью выдачи авторского свидетельства или патента после проверки заявки на мировую новизну, следует использовать прежде всего международную классификацию изобретений. При поиске в патентном фонде страны, где ведется патентование изобретения, следует применять, прежде всего, поисковые средства патентного ведомства данной страны.

Тематический поиск может проводиться не только по фонду описаний изобретений, но и по фондам описаний к заявкам на изобретения, а также по фондам полезных моделей и промышленных образцов. Поисковым образом документа является обычно индекс рубрики классификации или список ключевых слов (в том числе наименование изобретения).

Для тематического (предметного) поиска используются различные информационно-поисковые системы (ИПС), в частности систематические указатели (текущие, годовые, итоговые). Основным элементом системы тематического поиска является информационно-поисковый язык (ИПЯ).

Перечень искомых документов устанавливается по систематическим итоговым и годовым), а также по текущим указателям, содержащимся в выпусках официальных бюллетеней.

Именной поиск широко применяется для контроля деятельности конкурента, а также в качестве одного из предварительных этапов предметного поиска (по наименованию фирмы – патентообладателя устанавливаются номера выданных патентов и их принадлежность к определенной рубрике классификации изобретений).

В качестве поискового образа при именном поиске используется наименование (фамилия) патентообладателя, заявителя, действительного автора (авторов), представителя заявителя и так далее.

Нумерационный поиск (поиск по номеру документа) осуществляется для установления тематической принадлежности документа, его связей с другими документами и правового статуса на момент проверки. Нумерационные поисковые системы обычно содержат следующие элементы: код страны; номер документа (это может быть номер патента или номер заявки и так далее);код вида патентного документа, индекс рубрики классификации изобретений, к которой отнесен документ; сведения о сроке действия охранного документа; сведения о наличии документа в фонде и другие Если патентный фонд расставлен по рубрикам классификации, то для нахождения нужного номера документа необходимо по нумерационному указателю найти присвоенный ему индекс классификации, а потом уже искать его в фонде.

Применяются также нумерационные поиски по датам приоритета (публикации, поиски и так далее) и по коду вида документа (если в фонде имеются документы разных видов).

Работы по патентным исследованиям включают разработку регламента, поиска; поиск и отбор патентной документации и информационных материалов; анализ и обобщение отобранных сведений; составление отчета.

В настоящее время при проведении патентных исследований широко применяется Международная классификация изобретений. Сейчас действует пятая редакция МКИ, которая вступила в силу в январе 1990 г. и просуществует в неизменном виде до 31 декабря 1994 г. МКИ представляет собой ступенчатую иерархическую систему. Общая укрупненная система классификации состоит из 8 разделов, 20 подразделов, 118 классов, 616 подклассов и содержит 64 тысячи тематических групп (рубрик), из которых около 10 7. составляют основные группы, а остальную часть подгруппы.

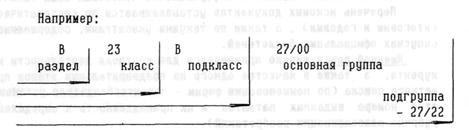

Полный классификационный индекс МКИ состоит из комбинации индексов, обозначающих раздел, класс, подкласс и основную группу или подгруппу.

Пример записи: МКИ В 23В 27/00 - резцы для токарных или расточ­ных станков с приспособлениями для дробления стружки.

Восемь основных разделов МКИ обозначаются заглавными буквами латинского алфавита: А, В, С, D, Е, F. G, Н.

Раздел A - Удовлетворение жизненных потребностей человека

Раздел В - Различные технологические процессы

Раздел С - Химия и металлургия

Раздел D - Текстиль и бумага

Раздел Е - Строительство. Горное дело

Раздел F - Механика; освещение; отопление; двигатели и насосы;

оружие и боеприпасы; взрывные работы

Раздел G - Физика

Раздел Н - Электричество

Рассмотрим структуру МКИ применительно к классу В - Различные технологические процессы:

класс В 01 - способы и устройства общего назначения для осуществления различных физических и химических процессов;

класс В 23 - металлорежущие станки; способы и устройства для обработки металлов, неотнесенные к другим классам;

подкласс В 23 В - токарная обработка, сверление;

подкласс В 23 С - фрезерование;

основная группа В 23 С 1/00 - Фрезерные станки общего назначения;

основная группа В 23 С 5/00 - фрезы;

подгруппа В 23 С 5/02 – фрезы, отличающиеся формой режущей части;

подгруппа В 23 С 5/06 - торцовые фрезы;

подгруппа В 23 - изготовление зубчатых колес и реек;

Процедуру поиска можно представить из следующих этапов:

1 - определение предмета поиска (конкретизация и составление рубрикатора по теме);

2 - установление круга стран;

3 - выбор временного интервала поиска (при планировании - 7-10 лет; при патентных исследованиях - 10-15 лет; при исследовании патентной чистоты - за срок действия патентов);

4 - просмотр и отбор описаний изобретений (поиски - тематический, именной, нумерационный, с использованием библиографических ссы­лок). Источники информации для патентных исследований:

1.Описание изобретений РФ (СССР) и различных стран (авторские свидетельства и патенты).

2.Официальные бюллетени.

- Бюллетени изобретений.

- Бюллетени "Внедренные изобретения".

- Бюллетени "Изобретения в СССР и за рубежом" до 1992 г.

3.Издания ВИИПИ.

4.Фирменные журналы.

5.Рекламные материалы.

6.Издания зарубежных информационных фирм.

7.Иностранные издания (книги, журналы и другие).

8.Депонирование статей, обзоров, монографий, материалов конференций, съездов, совещаний, симпозиумов и других научных работ.

9.Отчеты о НИР, ОКР, ПКР.

10.Отчеты о заграничных командировках.

11.Отраслевая информация и отраслевые реферативные журналы.

12.Перечень действующих в РФ патентов.

13.Патентные формуляры и карты технического уровня.

8.3. Оформление заявки на выдачу патента на изобретение

Изобретение может быть запатентовано в том случае, если оно является новым, имеет изобретательский уровень и промышленно применимо. Новым считается такое изобретение, которое не известно из уровня техники. Изобретение имеет изобретательский уровень, если оно для специалиста явным образом не следует из уровня техники, то есть не является очевидным. Промышленно применимым является то изобретение, которое может быть использовано в промышленности, сельском хозяйстве, здравоохранении и других отраслях народного хозяйства страны.

Для получения охранного документа (патента) оформляется заявка на изобретение, которая должна содержать [17]:

- заявление о выдаче патента;

- описание изобретения, выражающее его сущность и полностью основанное на описании;

- чертежи и иные материалы, если они необходимы для понимания сущности изобретения;

- реферат.

Заявка должна содержать также документ, подтверждающий уплату пошлины в установленном

размере, если автор не испрашивает патент на имя Государственного фонда изобретений России или документ, подтверждающий освобождение от уплаты пошлины. При уплате пошлины в размере, меньшем установленного, кроме документа, подтверждающего уплату пошлины, представляется документ, подтверждающий наличие основа­ний для уменьшения ее размера.

Описание изобретения должно раскрывать сущность изобретения с полнотой, достаточной для осуществления, и подтверждать объем правовой охраны, определяемой формулой изобретения.

Описание начинается с названия изобретения и указания индекса рубрики действующей редакции МКИ, к которой относится заявляемое изобретение, и содержит следующие разделы:

- область техники, к которой относится изобретение;

- уровень техники;

- сущность изобретения;

- перечень фигур чертежей (если они прилагаются);

- сведения, подтверждающие возможность осуществления изобретения.

Не допускается замена раздела описания в целом или его части отсылкой к источнику, в котором содержатся необходимые сведения (к литературному источнику, описанию другого изобретения и так далее).

Название изобретения характеризует его назначение, соответствует сущности изобретения и, как правило, определенной рубрике МКИ.

Содержание разделов описания. В разделе описания "Область техники, к которой относится изобретение" указывается область применения изобретения. Если таких областей несколько, указываются преимущественные. В разделе описания "Уровень техники" приводятся сведения об аналогах и прототипе.

К приводимым сведениям о каждом из аналогов, в том числе о прототипе, относятся библиографические данные источника информации, в котором он раскрыт, признаки аналога с указанием тех из них, которые совпадают с существенными признаками заявляемого изобретения, а также указания причин, препятствующих получению требуемого технического результата. Если аналогов несколько, то последним описывается прототип.

В разделе "Сущность изобретения" подробно рассматривается задача, на решение которой направлено заявляемое изобретение, указывается технический результат, который может быть получен при осуществлении изобретения. В этом же разделе указываются все существенные признаки, характеризующие изобретение, с выделением признаков, отличительных от прототипа, и подразделением последних на признаки, достаточные во всех случаях, на которые распространяется испрашиваемый объем правовой охраны, и признаки, характеризующие изобретения лишь в частных случаях, в конкретных формах выполнения или при особых условиях его использования.

Следует показать наличие причинно-следственной связи между совокупностью существенных признаков заявляемого изобретения и достигаемым техническим результатом.

При раскрытии сущности изобретения рекомендуется указать и другие известные заявителю виды технического результата, получение которых обеспечивает данное изобретение, в том числе в частных случаях, в конкретных формах его выполнения или при особых условиях использования.

Технический результат может выражаться, в частности, в уменьшении крутящегося момента, в снижении коэффициента трения, в предотвращении заклинивания, снижении вибрации, в устранении дефектов структуры литья, в улучшении контактов рабочего органа со средой и другое.

В разделе " Сведения, подтверждающие возможность осуществления изобретения" показывается возможность получения указанного в разделе "Сущность изобретения" технического

результата.

Сведения, подтверждающие возможность осуществления изобретения, относящегося к устройству, включают описание устройства в статическом состоянии, раскрывающее его конструкцию. При описании конструктивных элементов устройства даются ссылки на фигуры чертежей. Цифровые обозначения конструктивных элементов приводятся по мере упоминания в порядке возрастания, начиная с единицы.

После описания устройства в статическом состоянии описывается действие (работа) или способ использования устройства со ссылками на цифровые обозначения элементов конструкции, изображаемых на чертежах, и при необходимости - на иные поясняющие материалы (эпюры, временные диаграммы и так далее).

Если устройство содержит элемент, охарактеризованный на функциональном уровне, и описываемая форма реализации предполагает использование программируемого (настраиваемого) многофункционального средства, то представляются сведения, подтверждающие возможность выполнения таким средством конкретной предписываемой ему в составе данного устройства функции. В случае если в числе таких сведений приводится алгоритм, в частности вычислительный, его предпочтительно представлять в виде блок-схемы или, если это возможно, соответствующего математического выражения.

Сведения, подтверждающие возможность осуществления изобретения, относящегося к способу, включают указание на последовательность действия (приемов, операций) над материальным объектом, а также на условия проведения действия, конкретные режимы (температура, давление и тому подобное), используемые при этом устройства, вещества и штаммы, если это необходимо. При описании способа, характеризующегося применением известных средств (устройств, веществ и штаммов), указываются эти средства, и подтверждается их известность до даты приоритета. При использовании неизвестных средств, приводится их характеристика и в случае необходимости прилагается графическое изображение.

Описание подписывается заявителем или уполномоченным им на это лицом.
