Сушка электрических машин

Электрические машины подвергаются сушке после пропитки и в том случае, если они были залиты пресной водой или отсырели.

Перед сушкой машину необ­ходимо тщательно очистить и продуть воз­духом. Очень отсыревшие или обильно зали­тые пресной водой машины следует вначале сушить мето-

дом внешнего нагревания (cм. ниже, п. 28 «Сушка внешним нагреванием»)

Электри­ческим током следует сушить только те ма­шины, в которых сопротивление изоляции составляет не менее 0,01 МОм (если оно мень­ше, может произойти пробой изо-

ляции). При сушке током корпус машины должен быть надежно заземлен.

При низком сопротивлении изоляции осо­бую опасность представляет сушка посто-

ян­ным током, так как при этом наблюдается явление электролиза.

При любых способах сушки нагревание не должно производиться быстро во избе-

жание местных перегревов, вызывающих механические напряжения в изоляции, интенсив

ное парообразование, повышение давления внутри изоляции и уско­ренное ее старение.

Типовые кривые изменения сопротивления изоляции и температуры во время сушки показаны на рис. 6.14.

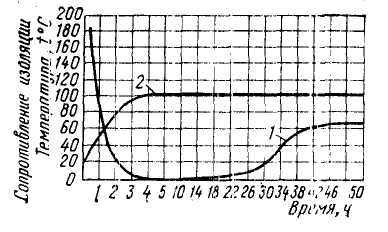

Рис. 6.14. Кривые изменения сопротивления изоляции (1) и температуры (2)

при сушке обмоток

Сопротивление изоляции обмоток элек­трических машин снижается в начальный пе­риод сушки, а в дальнейшем возрастает и ста­новится постоянным. Сушку прекращают после того, как сопротивление изоляции при постоянной температуре будет практически неизменным в течение 2 - 3 ч. В исключитель­ных случаях сушка машины может быть прекращена, когда сопротивление изоляции достигло значения 0,5 МОм.

Отсыревшие машины после сушки реко­мендуется пропитать электроизоляционны-

ми лаками и покрыть эмалью.

Сушку после про­питки и покрытия осуществляют в соответст­вии с температурны-

ми режимами, указанными для данных лаков и эмалей.

При длительной сушке электрических машин температура шарикоподшипников не должна превышать 80 "С.

Не разрешается форсировать сушку пре­вышением наибольших допустимых темпе

ра­тур или более быстрым повышением темпера­туры в начале сушки. В начале сушки тем

пературу и сопротивление изоляции измеряют через каждые 15 - 30 мин, а после достиже

ния установившейся темпера­туры - через 1 ч.
