Методы защиты от помех радиоприему

Источники помех

Защита от помех радиоприему

Сушка электрических машин на основе электрокинетического эффекта

Сущность электрокинетического эффекта (электроосмо­са) заключается в следую-

щем: если увлаж­ненный диэлектрик поместить в постоянное электрическое поле между двумя электрода­ми, то влага в капиллярах будет перемещать­ся от положительного полюса к отрицатель­ному.

Это объясняется тем, что под действием электрических сил сво­бодные ионы водо-

рода, связанные с молеку­лами воды, перемещаются и направлении поля.

Достигнув катода - корпуса машины, аппарата или арматуры, оболочки кабеля, по-

ложитель­ные ионы разряжаются, образуя свободную воду, которая выделяется на корпу-

сах элект­рооборудования и оболочках кабелей.

Для создания требуемого электрического поля на токоведущие жилы подается поло

жительный потенциал, а на корпус - отрицательный.

При этом способе сушки используются выпускаемые промышленностью при­боры типов ЭСКИ-М и УАКИ, в которых используется явление электроосмоса.

Такими источниками на судах могут быть эхолоты, гидролокаторы, а также ЭП, в состав которых входят стати­ческие преобразователи электроэнергии на тиристорах.

Все эти устрой­ства потребляют из сети энергию в виде последовательных импуль-

сов, создающих вокруг устройств электромагнитные колебания высокой частоты.

Колебания помех попадают в радиоприемную аппаратуру как через наружные ан-

тенные устройства, так и по питающим кабелям судовой электросети.

Источниками помех радиоприему являются также искрящие щетки электрических машин. Они создают электромагнитные колебания практически неограниченного спектра частот, перекрывающего все диапазоны радиоприема.

Искрение возникает и при размыкании контактов выключателей и переключателей, контакторов, реле и других электромагнитных аппаратов.

На судах нашли широкое применение следующие методы:

1. рациональный выбор мест установки электриче­ских устройств и прокладки кабельных трасс;

2. применение шунтирую­щих цепочек, встроенных или приставных фильтров;

3. экранирование кабелей и проводов;

4. заземление СЭО.

Электрические устройства, создающие помехи радиоприемнику, должны располага

ться на возможно большем расстоянии от судовых средств радиосвязи в помещениях, металлические части конструкций которых являются естественным экраном.

Кабели эхолотов, гидроло­каторов и других устройств, несущие импульсы большой силы тока, должны прокладываться в металлических трубах отдельно от других кабелей.

В электромагнитных аппаратах применяют шунтирующие цепочки С- и LC -типа (рис. 6. 18, а, б), включенные параллельно контак­там аппаратов.

Встроенные фильтры, чаще всего С -типа, являются составной частью конструкции электрических устройств и обеспечивают их индивидуальную или групповую защиту.

Конденсаторы С1, С2 машин постоянного тока (рис. 6.18, в), располагаемые в ко-

робке выводов, являются средством индивидуальной защиты.

Групповую защиту осуществляют конденсаторы, встраиваемые внутрь корпусов РЩ.

Приставные фильтры типов ФЕ и ФИЕ (рис. 6. 18, г, д) выпускают в виде закон-

ченных изделий в корпусе брызгозащищенного исполнения. Буквы в типе фильтров обозначают: Ф - фильтр, Е - емкость, И -индуктивность.

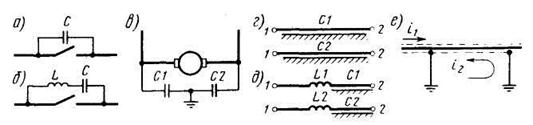

Рис. 6. 18. Схемы защиты от помех радиоприему при помощи шунтирующих цепочек С-типа (а) и LС-типа (б), встроенных конденсаторов (в), приставных фильтров типа ФЕ (г) и ФИЕ (д), экранирования кабеля (е)

Фильтры применяют для подавления помех радиоприе­му в диапазоне 0,16-150 МГц в электрических сетях постоянного и переменного тока и включают в рассечку кабеля,

т. е. последователь­но с линией электропередачи.

Выводы 1-1 соответствуют входу, выводы 2-2 - выходу фильтров.

Номинальные токи фильтров состав­ляют 4, 10, 20 и 70 А. Основной характеристи

кой фильтра является эффективность, показывающая, во сколько раз фильтр снижает уро-

вень помех. Эффективность фильтров ФЕ и ФИЕ составляет 15-100 ед„ причем большей эффективностью обладают фильтры типа ФИЕ.

Экранирование кабелей и проводов проводят при помощи наруж­ной металличе-

ской оболочки, которую обязательно заземляют, т. е. электрически соединяют с корпусом судна на обоих концах кабеля или провода (рис. 6. 18, е).

Эту оболочку по отношению к токоведущей жиле кабеля можно рассматривать как вторичную обмотку трансформатора, первичной обмоткой которого является жила.

Высокочастотная состав­ляющая тока i жилы создает электромагнитное поле, ко-

торое пересе­кает экранирующую оболочку и наводит в ней вторичную ЭДС той же часто-

ты. Поэтому в короткозамкнутой цепи «экранирующая оболочка - корпус судна» протека-

ет ток i, который создает собственное высоко­частотное электромагнитное поле, направ-

ленное навстречу электро­магнитному полю тока жилы и практически компенсирующее его.

Заземленные металлические корпуса электрических машин, приборов, аппаратов и др. представляют собой естественные экраны.

Для снижения уровня помех наряду с заземлением оболочек кабелей добиваются непрерывности экранирования, т. е. электрического соединения оболочек кабелей не толь-

ко с корпусом судна, но и с заземленными металлическими корпусами и кожухами устройств.

Допустимые уровни напряжений электрических помех на зажимах электрических устройств - источников помех - устанавливаются Правилами Регистра.

Например, допустимый уровень помех частотой 1 МГц в районах ниже главной палубы составляет 3,9 мВ, выше главной палубы - 0,78 мВ, на палубе рулевой рубки - 0,07 мВ.
