Экспонирующие установки

В последние годы в общем объеме производства значительно возросла доля печатной продукции, воспроизводимой с фотопо­лимерных форм (ФПФ) высокой и флексографской печати. В ка­честве фотополимерных материалов применяют твердые или жидкие композиции на металлической подложке или без нее. К фотополимеризующимся материалам относятся твердые или жидкие мономерные, олигомерные или мономерно-полимерные смеси, способные изменять под действием света химическое и физическое состояние. Эти изменения приводят к образованию твердых или упругих нерастворимых полимеров.

Твердые фотополимеризующиеся композиции (ТФПК) сохраня­ют твердое агрегатное состояние до и после изготовления печат­ной формы. На полиграфическое предприятие они поставляются в виде фотополимеризующихся пластин определенного формата.

Жидкие фотополимеризующиеся композиции (ЖФПК) по­ставляются на полиграфические предприятия в емкостях в жид­ком виде либо их изготовляют непосредственно на предприяти­ях путем смешивания исходных компонентов.

Технологическая операция, в ходе которой в фотополимеризующейся композиции протекает реакция фотополимеразации и образуется скрытое рельефное изображение, называется экспонированием фотополимеризующегося слоя. Фотополимеризация происходит только на тех участках фотополимеризующегося слоя, которые подвергаются облучению.

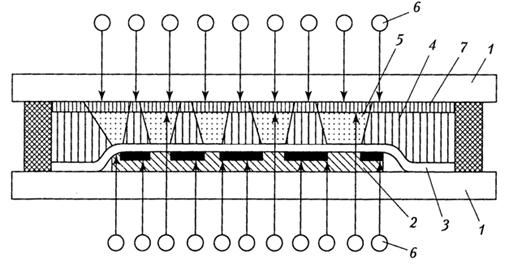

При изготовлении печатных форм из жидкой фотополимеризующейся композиции ее заливают в полость между двумя стек­лами 1 (рис. 15.4). Предварительно на одном из стекол уклады­вают негатив 2 эмульсионным слоем в сторону жидкой компо­зиции. Негатив накрывают тонкой (6-12 мкм) защитной поли­этиленовой пленкой 3 во избежание контакта негатива с жид­кой композицией 4.

Рис. 15.4. Экспонирование жидкой фотополимеризующейся композиции.

При экспонировании поток ультрафиолетовых излучений люминесцентных или газоразрядных ламп 6, проходящий че­рез прозрачные участки негатива, полимеризует жидкую ком­позицию на печатающих элементах 5, превращая ее в твердый полимер. На пробельных участках, где свет не действовал, ком­позиция остается в первоначальном жидком состоянии. Для со­здания основы печатной формы композицию освещают такими же лампами с оборотной стороны, что приводит к образованию прочной твердой основы 7. После экспонирования жидкую ком­позицию удаляют с пробельных участков сжатым воздухом или вымывают.

Технологические операции фотокондиционирования, экспо­нирования и дополнительного экспонирования при изготовле­нии фотополимерных форм выполняют на экспонирующих ус­тановках.

Существуют установки, которые предназначены для экспо­нирования фотополимерных пластин на основе ТФПК через фотоформу. Операции фотокондиционирования и доэкспонирования также могут быть выполнены на этих установках. Для экспонирования фотополимеризующихся жидких композиций используются формирующе-экспонирующие установки, кото­рые кроме экспонирования фотополимеризующегося слоя через негатив осуществляют его формирование. Имеются также уста­новки, предназначенные для доэкспонирования проявленных фотополимерных копий с одновременной их сушкой. Установки для доэкспонирования и сушки дополнительно оснащены кало­рифером для нагрева воздуха и вентилятором для подачи этого воздуха в зону сушки фотополимерной формы.

Экспонирующие установки отличаются главным образом конструкцией осветительной камеры и видом источников актиничного света. Осветительные установки должны удовлетворять следующим требованиям: обеспечивать высокую равномерность освещения по всей площади формы; создавать актиничный по­ток света; не нагревать поверхность ФПФ выше допустимой тем­пературы; обеспечивать удобство фиксации монтажа фотофор­мы на поверхности ФПФ.

Экспонирующие установки для изготовления ФПФ из ТФПК выпускаются в двух вариантах: для экспонирования плоских фотополимеризующихся пластин и предварительно изогнутых. В установках обоих типов обеспечиваются плотный контакт фотоформы с поверхностью пластины и равномерное облучение копируемой поверхности УФ-лучами в определенном диапазо­не длин волн спектра.

Экспонирующие установки с металлогалогенными облучате­лями являются установками повышенной производительности и находят применение на крупных полиграфических предпри­ятиях для изготовления ФПФ как из ТФПК, так и из ЖФПК.

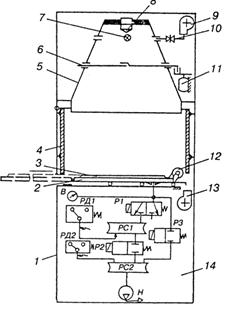

Принципиальная схема экспонирующей установки с метал­логалогенным источником света приведена на рис. 15.5.

Рис. 15.5. Схема экспонирующей установки с металлогалогенным источником света.

1 – станина, 2 – стол, 3 –покровная пленка, 4- отражающие экраны, 5- облучатель, 6 –затвор, 7 – лампа, 8 - зеркальный отражатель, 9 – вентилятор, 10 – заслонка, 11- электродвигатель, 12 – валик, 13 – вентилятор, 14 – вакуумная система (состоит из вакуумного насоса Н, двух ресиверов РС1 и РС2, трех электромагнитных воздухораспределителей Р1, Р2 и РЗ, двух реле давления РД1 и РД2, вакуумметра В и пневматическо­го стола 2).

Существуют экспонирующие и формирующе-экспонирующие установки с металлогалогенным источником света, расположен­ным внизу, как и в контактно-копировальных установках для ко­пирования офсетных форм.

Экспонирующие установки с люминесцентными облучателя­ми имеют небольшую производительность и габаритные разме­ры. Эти установки применяются в малых и средних по объему производства полиграфических предприятиях.

Выпускаются установки для экспонирования плоских фото-полимеризующихся пластин с помощью люминесцентных ламп. расположенных на откидывающейся крышке.

Установка такого типа (рис. 15.6) состоит из вакуумного стола 1, на поверхности которого имеется система вакуумных канавок 2. Фотополимеризующуюся пластину с фотоформой оператор
кладет на стол и закрывает сверху полиэтиленовой пленкой. При
создании под пленкой вакуума она прижимает негатив к фотопо-
лимеризующейся пластине и столу. На откидывающейся крышке 3 смонтирована панель люминесцентных УФ-ламп 4. Крышка для облегчения открывания и закрывания оборудована противо­весами 5. На пульте управления 6 размещены реле времени для задания продолжительности экспонирования и кнопки включе­ния и выключения вакуум-насоса. Установки просты по конст­рукции и в обслуживании, но имеют большую продолжительность экспонирования фотополимеризующихся пластин.

Рис. 15.6. Экспонирующая установка с люминесцентыми источниками света, расположенными на откидывающейся крышке

Существуют также экспонирующие установки, в которых люминесцентные лампы расположены в корпусе под защитным стеклом.

В некоторых экспонирующих установках для повышения про­изводительности применяют подвижный облучатель, который поочередно устанавливается на двух пластинодержателях. Ус­тановка такого типа представляет собой полуавтома­тическое устройство, состоящее из облучателя, пластинодержателя, станины, вентиляционной системы, устройства дозирова­ния энергии облучения и электрооборудования.

Для экспонирования предварительно изогнутых фотополи­мерных пластин выпускаются экспонирующие установки ци­линдрического типа.
