Теорема о полном передаточном отношении

Полное передаточное отношение равно произведению частных передаточных отношений.

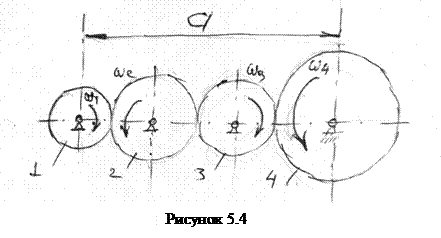

5.8 Рядовая зубчатая передача

Передаточное отношение определяется по теореме о полном передаточном отношении.

, (5.14)
. (5.15)

Область применения:

1) для реализации небольших передаточных отношений от 4 до 6;

2) для осуществления передачи вращения при больших межосевых расстояниях;

3) для уменьшения габаритов;

4) для изменения направления вращения на выходе (нечетное число звеньев – направление на входе и выходе совпадают; четное – не совпадают).

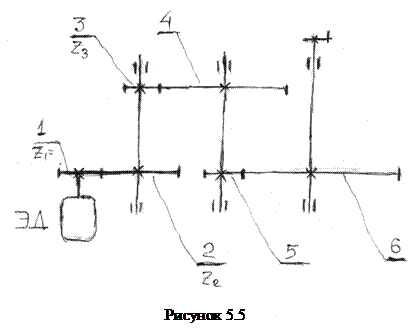

5.9 Ступенчатая передача

По теореме о полном передаточном отношении имеем:
, (5.16)
. (5.17)

Таким образом, передаточное отношение является функцией числа зубьев всех ступеней. Применяется для реализации больших передаточных ступеней (например, часовые механизмы).
