Критерием рациональной работы ремня является значение коэффициента тяги φ.

Коэффициент скольжения .

Для каждого типа ремней существует определяемая экспериментально зависимость: ξ=f(φ), η=f(φ).

Допускаемая окружная сила определяется по формуле:

;

η = 0,95 ÷ 0,97; φ₀ = 0,4 ÷ 0,5 – для плоских ремней;

η = 0,92 ÷ 0,96; φ₀ = 0,7 ÷ 0,8 – для клиновых ремней.

Число циклов в единицу времени определяется по формуле:

N_циклов = V / L.

При расчёте клиноременной передачи определяют допускаемую мощность, передаваемую одним ремнём в данных конкретных условиях. Величина этой мощности определяется следующим условием:

([p] – допускаемая мощность в типовых условиях; C_α, C_α, C_U, C_p – коэффициенты, учитывающие особенности конструкции и условия эксплуатации конкретной передачи), где

C_α – коэффициент, учитывающий угол обхвата α₁;

C_α – коэффициент, учитывающий длину ремня;

C_U – коэффициент, учитывающий передаточное отношение;

C_p – коэффициент, учитывающий динамичность нагружения.

Зная [p], можно определить количество ремней, необходимых для передачи заданной мощности:

, где

C_z – коэффициент, учитывающий количество ремней.

При использовании нескольких ремней подбирают комплект. При выходе из строя одного ремня должен быть заменён весь комплект.

Цепные передачи.

Цепные передачи относятся к передачам зацепления с гибкой связью. Они состоят из ведущей и ведомой звёздочек и огибающей их цепи.

Достоинства:

1) большие межцентровые расстояния;

2) компактность;

3) высокие передаваемые мощности;

4) постоянство передаточного отношения;

5) возможность обеспечения кинематической связи одной цепью нескльких звёздочек.

Недостатки:

1) высокий уровень шума;

2) низкая долговечность цепи, обусловленная ударом при входе в зацепление;

3) необходимость в обеспечении смазки;

4) необходимость использования натяжных устройств.

Область применения.

Мощность до 120 кВт;

Скорость до 15 м/с;

КПД = 0,95 ÷ 0,98.

Цепи бывают приводные, тяговые и грузовые.

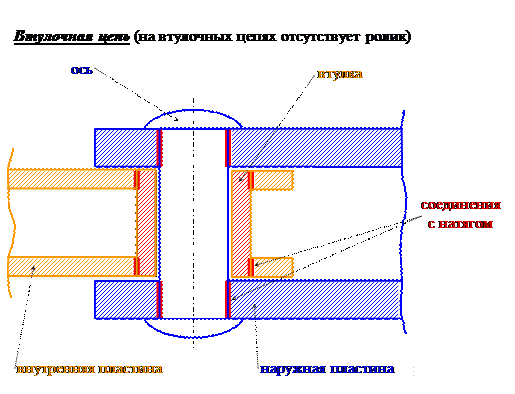

Приводные цепи бывают роликовые, втулочные и пластинчатые.

Втулочно-роликовые цепи используются при V ≤ 15 м/с.

Основной параметр – шаг.

Основные шаги: 19,05; 25,4; 31,75; 50,8.

Материалы:

1) пластины – Ст 50, 40Х → RHc 40 ÷ 50;

2) втулки, ролики – Ст 20, 15Х → RHc 52 ÷ 65.

Звёздочка.

Делительная окружность проходит через центры шарниров (оси) неизношенной цепи (новой цепи):

.

Шаг Р измеряют по хорде делительной окружности.

Для увеличения долговечности цепной передачи z желательно делать как можно больше, а шаг Р уменьшать.

z_min ≥ 23, z_max < 120.

Предпочтительно нечётное количество зубьев при чётном числе звеньев.

Материал: Сталь 45, 40Х;

цементуемые стали – Сталь 15, 20Х.

Скорость движения цепи: .

Передаточное отношение: .

Передаточное отношение в пределах поворота вала на угол φ = 360º / z меняется на 1 - 2 %.
