Принципиальная схема.
Вихревая труба
г) Кондиционирование воздуха.
Кондиционирование воздуха – применяется для создания и поддержания в помещении искусственного микроклимата, т.е. заданной температуры, влажности и чистоты воздуха.
В данных установках воздух нагревается, охлаждается, увлажняется и осушивается. Кроме того, воздух подвергается озонированию, ионизации.

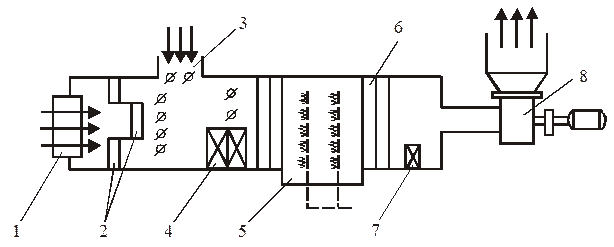

Общая схема кондиционера.
1 - решетка; 2 – фильтр; 3 – подводящий воздуховод; 4 – калорифер первого подогрева; 5 – оросительная камера; 6 – каплеотделитель; 7 - калорифер второго подогрева; 8 – вентилятор.
В зимнее время воздух забирается частично с наружи через решетку (1) и фильтр (2) и частично из помещение через воздуховод (3).
Узгипросельстрой разработал кондиционер испарительного охлаждения КИО – 13.
д) Средства создания локального микроклимата.
1. Электрические брудеры (Б - 4), БП - 1А;
2. Лампы инфракрасного излучения (ИКО – 2, ИКО – 4 - светлые),
ИКУФ – 1 – темные;
3. Электрообогреваемые полы и коврики;
4. Газовые горелки инфракрасного излучения.
Электрообогреваемые полы – большой эффект дают при выращивании поросят и цыплят. Так в хозяйствах Марийской АССР устройство электрообогреваемых полов в 32 свинарниках дало годовой экономический эффект более 1 млн. рублей. Опыт Белоруссии показал, что при использование электрообогреваемых полов падеж поросят уменьшился на 20 %, полы окупились за 4 месяца.
Эстония – среднесуточный привес поросят увеличился на 17,8 %.
Два типа полов:
1) полы с нагревательными элементами, заложенными в их массив;
2) полы с нагревательными элементами, уложенными на их поверхности (коврики, плиты).
В качестве нагревательного элемента используют провод ПОСХВ, ПОСХП, ПОСХВТ.
