Надежность системы с раздельным резервом

Раздельный резерв предусматривает подключение к основному соединению дополнительных элементов, способных выполнять функции элементов основного соединения в случае их отказа.

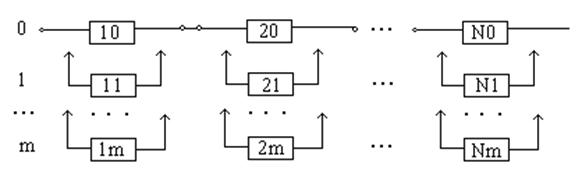

Общая схема такого резервирования приведена на рис.19.

Рис.19. Система с раздельным резервом

В этой системе группы элементов соединены последовательно, поэтому

(99)

где – вероятность безотказной работы i -ой группы элементов за наработку t.

Вероятность можно получить по формулам, полученным в предыдущих разделах.

Рассмотрим различные варианты резервирования.

Нагруженное резервирование. Согласно выражению (73)

(100)

Самостоятельно рассчитать вероятность безотказной работы системы изображенной на рисунке, если известны значения li или Тсрi элементов.

Подумайте, как можно найти решение приближенно?

Рис. Пример для домашнего задания

Ненагруженное резервирование. Из соотношения (91)

И (99) получим

(101)

Внимательно посмотрите на индексы.

Интегрируя выражения можно получить соотношение для определения Т_ср.с.р.

Исследования показывают, что раздельное резервирование более эффективно по сравнению с общим, при условии, что переключатели абсолютно надежные.

Однако при раздельном резервировании требуется в N раз больше переключателей.

Его более сложно реализовать.

Чтобы получить реальный выигрыш в надежности необходимо использовать высоконадежные переключатели.
