№ п/п | Алгоритм | Конкретное соответствие данной ситуации предложенному алгоритму |
Определить границы интервалов и их количество | Номера границы и количество интервалов: 1) 12-13 2) >13-14 3) >14-15 4) >15-16 5) >16-17 6) >17-18 Итого: 6 интервалов | |
Определить частоты интервалов (см. исходную таблицу) | Частоты интервалов: 1) 3 2) 7 3) 10 4) 7 5) 2 6) 1 Итого: 30 | |

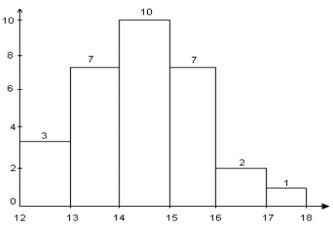

Нанести на ось ординат интервалы группировок данных Выбрать масштаб оси ординат и нанести последовательное количество частот интервалов Соединить отмеченные точки в виде столбцов | ||
Сформулировать вывод о наиболее часто встречающихся интервалах | Наиболее часто встречается сметана с содержанием жира 15% |
Диаграмма Парето. Диаграмма Парето - инструмент, позволяющий объективно представить и выявить основные факторы, влияющие на исследуемую проблему, и распределить усилия для ее эффективного разрешения
Порядок построения диаграммы Парето:
1. Решить, какие проблемы (причины проблем) необходимо исследовать; как и какие данные собирать и осуществлять их классификацию.
|
|
2. Разработать формы для регистрации исходных данных (например, контрольный листок с перечнем видов собираемой информации).
3. Собрать данные, заполнить формы регистрации данных и подсчитать итоги по каждому исследуемому фактору (показателю, признаку за заданный промежуток времени).
4. Для построения диаграммы Парето подготовить (или разработать) бланк таблицы, предусмотрев в ней графы для итогов по каждому проверяемому факторы (признаку) в отдельности, накопленной суммы числа проявлений соответствующего фактора, процентов к общему итогу и накопленных процентов.
5. Заполнить таблицу, расположив в ней данные, полученные по проверяемому фактору, в порядке убывания значимости. При этом «прочие» поместить в последнюю строку таблицы.
6. Подготовить оси (одну горизонтальную и две вертикальные линии) для построения диаграммы. Нанести на левую ось ординат шкалу с интервалами от 0 до общей суммы числа выявленных факторов, а на правую ось ординат – шкалу с интервалами от 0 до 100, отражающую процентную меру фактора. Ось абсцисс необходимо разделить на интервалы в соответствии с числом исследуемых факторов или относительной частотой.
7. Построить столбчатую диаграмму. Высота откладывается по левой шкале и равна числу появлений соответствующего фактора. При этом столбцы располагаются в порядке убывания (уменьшения) значимости фактора. Последний столбец характеризует прочие (т.е. малозначимые факторы) и может быть выше других.
8. Построить кумулятивную кривую (кривую Парето) – ломаную линию, соединяющую точки накопленных сумм (количественной меры факторов или процентов). Каждую точку ставят над соответствующим столбцом столбчатой диаграммы, ориентируясь на его правую сторону.
|
|
9. Нанести на диаграмму все обозначения и надписи.
10. Провести анализ диаграммы Парето.

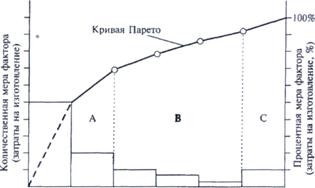

На рис. представлен пример диаграммы Парето.
1 2 3 4 5 6
Исследуемые факторы (номера изделий): (1—5) — факторы, представляющие интерес; 6 — прочие факторы
Рис. Диаграмма Парето [Кузьмин ММК 2005-№ 12]
При использовании диаграмм Парето применяют АВС - анализ, согласно которому все анализируемые факторы располагают в порядке убывания значимости и группируют следующим образом:
1) Группа А – к ней относят факторы (два – три), превосходящие по величине все остальные.
2) Группа В – следующие три фактора, примыкающие к группе А.
3) Группа С – оставшиеся факторы, включая «прочие».
Группировка по методу АВС дает возможность устанавливать различную степень жесткости контроля для каждой из групп факторов. Более жесткий контроль необходим факторам, входящим в группу А. При анализе стоимостных факторов на группу А обычно приходится 70 – 80% всех затрат, на группу В – 10-25 % всех затрат, на группу С – 5-10 % затрат.
Пример. Постройте диаграмму Парето с целью определения преобладающих видов дефектов готовой продукции карамели на основе представленных в таблице данных по видам дефектов. Предварительно заполните все позиции таблицы.
№ п/п | Вид дефектов (признаки) | Число дефектов | Накопленная сумма числа дефектов | Процент числа дефектов в общей сумме | Накопленный процент |
Деформация | |||||
Трещины | |||||
Разрывы швов | |||||
Неравномерная окраска | |||||
Липкость поверхности | |||||
Прочие | |||||
Итого |
