- По типу компонента сети (МВВ, Коммутаторы, Регенераторы)
- В соответствии со структурой тракта
- По методу проведения измерений (Функциональное, Стрессовое, Логическое тестирование)
Функциональное тестирование Функциональное тестирование выполняется путем пассивного мониторинга и предусматривает выполнение измерений, связанных с проверкой функционирования отдельных элементов тракта и сети в целом.
Стрессовое тестирование позволяет имитировать различного вида ситуации в сети и проверять реакцию на них элементов сети. Такого вида тестирование проводится с отключением трактов.
Логическое тестирование предусматривает анализ обмена управляющей информацией в сети SDH как между элементами сети, так и между системой передачи и системой управления.

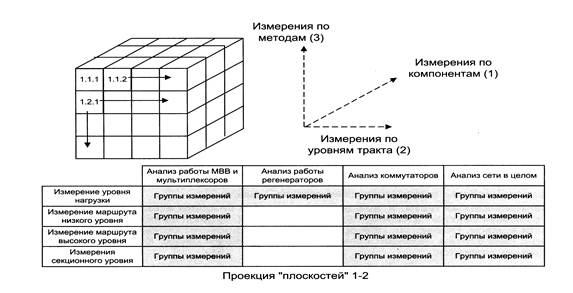

Используя рассмотренные «оси координат», можно построить классификацию измерений в системе SDH. Используя трехмерную модель, группы измерений можно указать, используя три координаты: X, Y, Z,
где Х - номер в классификации по компонентам сети,
|
|
|
Y – номер в классификации по уровням измерений,
Z – номер по типу метода измерений.
| Классификация по компонентам | (1) Секционный уровень | (2) Маршрут низкого ранга | (3) Маршрут высокого ранга | (4) уровень нагрузки | (5) уровень маршрута | (6) уровень сети |
| (1) МВВ | 1.1. Z | 1.2. Z | 1.3. Z | 1.4. Z | 1..5. Z | - |
| (2) МХ | 2.1. Z | - | - | - | - | - |
| (3) Регенераторы | 3.1. Z | - | - | - | - | - |
| (4) SDXC | 4.1. Z | 4.2. Z | 4.3. Z | - | 4.5. Z | - |
| (5) Сеть в целом | 5.1. Z | 5.2. Z | 5.3. Z | 5.4. Z | 5.5. Z | 5.6. Z |
| Классификация по методам | (1) Секционный уровень | (2) Маршрут низкого ранга | (3) Маршрут высокого ранга | (4) уровень нагрузки | (5) уровень маршрута | (6) уровень сети |
| (1)Функциональные тесты | X. 1.1 | X. 2.1 | X. 3.1 | X. 4.1 | X. 5.1 | X. 6.1 |
| (2)Стрессовое тестирование | X. 1.2 | X. 2.2 | X. 3.2 | X. 4.2 | X. 5.2 | X. 6.2 |
| (3)Логическое тестирование | X. 1.3 | X. 2.3 | X. 3.3 | X. 4.3 | X. 5.3 | X. 6.3 |
| Классификация по методам | (1) МВВ | (2) МХ | (3 ) Регенераторы | (4) SDXC | (5) Сеть в целом |
| (1)Функциональные тесты | 1. Y. 1 | 2. Y. 1 | 3. Y. 1 | 4. Y. 1 | 5. Y. 1 |
| (2)Стрессовое тестирование | 1. Y. 2 | 2. Y. 2 | 3. Y. 2 | 4. Y. 2 | 5. Y. 2 |
| (3)Логическое тестирование | - | - | - | - | 5. Y. 3 |
Анализ работы мультиплексоров ввода-вывода (МВВ).
Группа измерений МВВ является одной из самых важных и состоит из 10 подгрупп измерений, которые описываются координатами {1. Y. Z }. Группа измерений МВВ предполагает наличие функционального и стрессового тестирования:
- -секционного уровня-{1.1.1},{1.1.2},
- - маршрутов низкого ранга {1.2.1},{1.2.2},
- - маршрутов высокого ранга {1.3.1},{1.3.2},
- - уровня нагрузки {1.4.1},{1.4.2},
- -уровня маршрута {1.5.1}, {1.5.2}.
Функциональные тесты маршрутов низкого (1.2.1) и высокого ранга (1.3.1) заключаются в анализе структуры маршрутных заголовков LO POH и HO POH.
|
|
|
В заголовке маршрута низкого рангаLO POH подвергаются анализу байты: V 5 и J 2.
