Расчёт инвертирующего операционного усилителя

Исходные данные для расчёта

ИМС ОУ К140УД7 с параметрами:

Е_П=±15В;

К_UОУ=30000;

U_вых.max= ±10.5В;

R_вх.ОУ=0,4МОм;

R_вых.ОУ=0,1кОм;

I_вх=0,4мкА;

Разность входных токов ∆I_вх. =0,2мкА;

Требуемый коэффициент усиления напряжения К_U=20;

Минимальное входное напряжение U_вх.min=10мВ.

Определить сопротивления резисторов схемы усиления, входное R_вх. и выходное R_вых. сопротивление усилителя с обратной связью, напряжение U_вх.max, при котором не будет искажения сигнала. Сопротивлением нагрузки пренебречь.

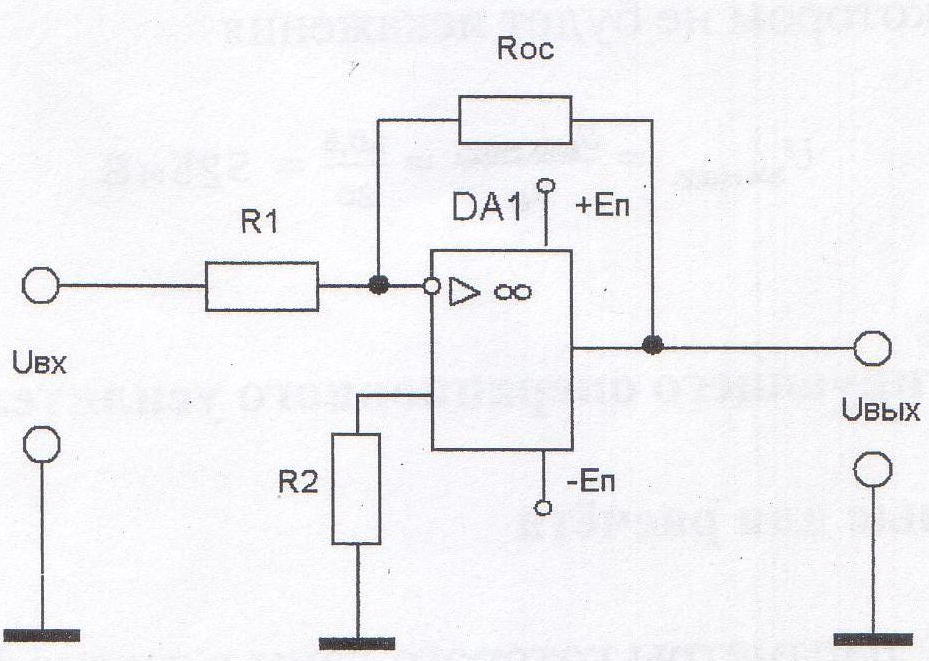

Рассчитываемая электрическая схема

Рисунок 1
