Создание новой диаграммы кооперации

Для создания новой диаграммы последовательности необходимо щелкнуть правой кнопкой мыши на представлении Вариантов Использования браузера (Use Case View) или Логическом представлении (Logical View). В открывшемся меню выбрать пункт New > Collaboration Diagram (Создать > Диаграмма кооперации) (рис. 1). Далее ввести название диаграммы, после чего дважды щелкнуть по ней в браузере, чтобы открыть ее.

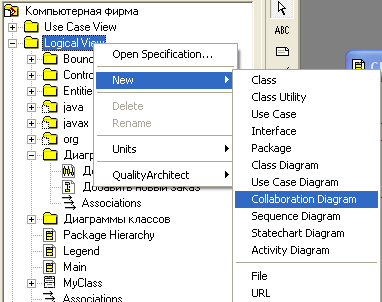

Рисунок 1. Создание диаграммы кооперации
