Раздел 4.Компьютерные системы ввода обработки, отображения и хранения информации.

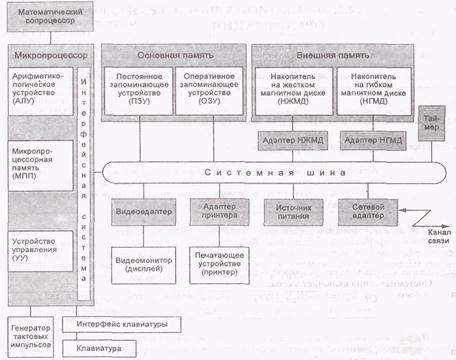

Рис 15. Структура ПК
Основные функции:
- обработка и хранение информации, а также обмен информации с внешними объектами.
Дополнительные функции повышают эффективность выполнения основных функций.
- обеспечение эффективных режимов работы компьютера.
- диалог с пользователем, высокая надежность.
Основные блоки:
- микропроцессор – центральный блок ПК, для управления работы всех блоков машины и для выполнения арифметических и логических операций над информацией.
1) АЛУ – арифметико-логическое устройство - предназначено для выполнения арифметических и логических операций над информацией
2) УУ – устройство управления– формирует и передает во все блоки машины в нужные моменты времени определенные сигналы управления, а также формирует адреса ячеек памяти и передает их в соответствующие блоки ЭВМ.
3) МПП – микропроцессорная память - для кратковременного хранения записи и выдачи информации.
|
|
4) Интерфейсная система микропроцессора — реализует сопряжение и связь с другими устройствами ПК; включает в себя внутренний интерфейс МП, буферные запоминающие регистры и схемы управления портами ввода-вывода (ПВВ) и системной шиной.
5) Математический сопроцессор – для ускорения выполнения операций над двоичными числами с плавающей запятой над двоичными кодированными десятичными числами, а также для тригонометрических функций.
- ГТИ – генератор тактовых импульсов – генерирует последовательных электрических импульсов, частота генерируемых импульсов определяет тактовую частоту машины.
- клавиатура – устройство для ручного ввода числовой, текстовой информации и управления.
- Основная память – для хранения и оперативного обмена информации с другими блоками машины.
а) ПЗУ – постоянное запоминающее устройство - для хранения постоянной программной и справочной информации (изменить информацию в ПЗУ нельзя).
б) ОЗУ – оперативное запоминающее устройство - для оперативной записи, хранения и считывания информации (энергозависимо).
- Внешняя память – для долговременного хранения любой информации:
а) НГМД - накопители на гибких магнитных дисках (диски, дискеты);
б) НЖМД - накопители на жестких магнитных дисках (винчестер).
Они предназначены для хранения больших объемов информации, записи и выдачи хранения по запросам в ОЗУ. Различают по конструкции объемов памяти и времени поиска, записи и считывания информации.
- таймер – внутримашинные электронные часы;
- монитор – для вывода информации на экран;
- принтер – внешнее устройство компьютера для вывода информации в символьном или графическом виде на бумажный носитель;
|
|
- источник питания – блок, содержащий систему автономного и сетевого энергопитания ПК;
- сетевой адаптер – для подключения ПК к любому каналу связи, для обмена информации с другими ЭВМ;
- системная шина – обеспечивает сопряжение и связь всех устройств ПК между собой.
Носимые компьютеры.
1) Компьютеры – блокноты – выполняют все функции настройки ПК. Конструктивно они оформлены в виде чемоданчиков. Некоторые модели вместо винчестера имеют энергозависимую флэш – память, скоростью 10 – 20 Мбайт, а также имеет модемы для подключения канала связи и вычислительной сети. Некоторые из них для дистанционного беспроводного обмена информацией с другими компьютерным оборудованием радиомодема и оптикоэлектронными и инфракрасными портами. Имеют монохромный и цветной дисплей небольшого размера.
2) Карманные компьютеры – имеют массу около 300гр, типичные размеры в сложенном состоянии 150*80*25 или прпрпрпр ПК, имеющие микропроцессор, ОЗУ и ПЗУ, обычный монохромный или ЖК дисплей, клавиатуру, порт – разъем для подключения в целях обмена информацией со станционными ПК.
3) Электронные секретари (PDA), иногда их называют hand help – ручной помощник. Имеют формат команд компьютера. Масса 0,5кг, но имеют более широкие функции, имеют модемы, а при подключении к вычислительной сети могут и факсы. Некоторые из них имеют автономный номеронабиратель.
4) Электронные записи – относятся к легчайшим портативным компьютерам, масса 200гр. Содержат вместе память, в которой можно записывать необходимую информацию и редактировать ее с помощью встроенного редактора. В органайзер встроен таймер, есть защита информации, имеется небольшой монохромный ЖК-
дисплей.
Функциональные характеристики ПК:
1)Быстродействие, производительность, тактовая частота.
2) Разрядность машины и кодовых шин интерфейса.
3) Типы системного и локальных интерфейсов.
4) Емкость оперативной памяти.
5) Емкость накопителя на жестких магнитных дисках (винчестера).
6) Тип и емкость накопителей на гибких магнитных дисках.
7) Виды и емкость КЭШ-памяти.
КЭШ-память — это буферная, не доступная для пользователя быстродействующая память, автоматически используемая компьютером для ускорения операций с информацией, хранящейся в более медленно действующих запоминающих устройствах.
8) Тип дисплея и видеоадаптера.
9) Тип принтера.
10) Наличие математического сопроцессора
11) Надежность – способность системы выполнять полностью и выполнять ей заданные функции.
12) Стоимость.
13) Габариты и масса.
