Основные сценарии IP-телефонии

Рассмотрим три наиболее часто используемых сценария IP-телефонии:

• «компьютер – компьютер»;

• «компьютер – телефон»;

• «телефон – телефон».

При этом под названием «компьютер» во всех сценариях понимается терминал пользователя, включенный в IP-сеть, а под названием «телефон» – терминал пользователя, включенный в сеть коммутации каналов любого типа: ТфОП, ISDN или GSM.

Сценарий «компьютер-компьютер» реализуется на базе стандартных компьютеров, оснащенных средствами мультимедиа и подключенных к сети Интернет.

Компоненты модели IP-телефонии по сценарию «компьютер-компьютер» показаны на рис. 1.2. В этом сценарии аналоговые речевые сигналы от микрофона абонента А преобразуются в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), обычно при 8000 отсчетов/с, 8 битов/отсчет, в итоге – 64 кбит/с. Отсчеты речевых данных в цифровой форме затем сжимаются кодирующим устройством для сокращения нужной для их передачи полосы в отношении 4:1, 8:1 или 10:1. Алгоритмы сжатия речи подробно рассматриваются в следующей главе. Выходные данные после сжатия формируются в пакеты, к которым добавляются заголовки протоколов, после чего пакеты передаются через IP-сеть в систему IP-телефонии, обслуживающую абонента Б. Когда пакеты принимаются системой абонента Б, заголовки протокола удаляются, а сжатые речевые данные поступают в устройство, развертывающее их в первоначальную форму, после чего речевые данные снова преобразуются в аналоговую форму с помощью цифро-аналогового преобразователя (ЦАП) и попадают в телефон абонента Б. Для обычного соединения между двумя абонентами системы IP-телефонии на каждом конце одновременно реализуют как функции передачи, так и функции приема. Под IP-сетью, изображенной на рис. 1.2, подразумевается либо глобальная сеть Интернет, либо корпоративная сеть предприятия Intranet.

Для поддержки сценария «компьютер – компьютер» поставщику услуг Интернет желательно иметь отдельный сервер (привратник), преобразующий имена пользователей в динамические адреса IP. Сам сценарий ориентирован на пользователя, которому сеть нужна, в основном, для передачи данных, а программное обеспечение IP-телефонии требуется лишь иногда для разговоров с коллегами. Эффективное использование телефонной связи по сценарию «компьютер-компьютер» обычно связано с повышением продуктивности работы крупных компаний, например, при организации виртуальной презентации в корпоративной сети с возможностью не только видеть документы на Web-сервере, но и обсуждать их содержание с помощью IP-телефона. При этом между двумя IP-сетями могут использоваться элементы ТфОП, а идентификация вызываемой стороны может осуществляться как на основе Е.164, так и на основе IP-адресации. Наиболее распространенным программным обеспечением для этих целей является пакет Microsoft NetMeeting.

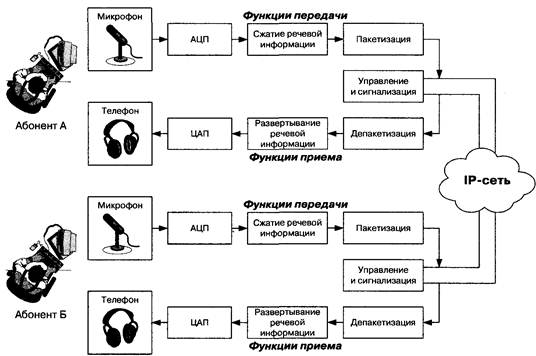

Рис. 1.2 – Сценарий IP-телефонии "компьютер – компьютер"

Рассмотрим представленный на рис. 1.2 сценарий установления соединения «компьютер-компьютер» более подробно.

Для проведения телефонных разговоров друг с другом абоненты А и Б должны иметь доступ к Интернет или к другой сети с протоколом IP. Рассмотрим возможный алгоритм организации связи между этими абонентами.

1. Абонент А запускает свое приложение IP-телефонии, поддерживающее протокол Н.323.

2. Абонент Б уже заранее запустил свое приложение IP-телефонии, поддерживающее протокол Н.323.

3. Абонент А знает доменное имя абонента В – элемент системы имен доменов – Domain Name System (DNS), вводит это имя в раздел «кому позвонить» в своем приложении IP-телефонии и нажимает кнопку Return.

4. Приложение IP-телефонии обращается к DNS-серверу (который в данном примере реализован непосредственно в персональном компьютере абонента А) для того, чтобы преобразовать доменное имя абонента Б в IP-адрес.

5. Сервер DNS возвращает IP-адрес абонента Б.

6. Приложение IP-телефонии абонента А получает IP-адрес абонента Б и отправляет ему сигнальное сообщение Н.225 Setup.

7. При получении сообщения Н.225 Setup приложение абонента Б сигнализирует ему о входящем вызове.

8. Абонент Б принимает вызов и приложение IP-телефонии отправляет ответное сообщение Н.225 Connect.

9. Приложение IP-телефонии у абонента А начинает взаимодействие с приложением у абонента Б в соответствии с рекомендацией Н.245.

10. После окончания взаимодействия по протоколу Н.245 и открытия логических каналов абоненты А и Б могут разговаривать друг с другом через IP-сеть.

В этом примере не показаны все шаги и опущены существенные детали, которые необходимы поставщику услуг для развертывания сети IP-телефонии. Вместо IP-сети на рис. 1.2, в качестве транзитной сети могут также выступать любые сети с коммутацией каналов (СКК), например, ТфОП.

Сценарий «компьютер – компьютер» на рис. 2.1 обуславливает сосредоточение всех необходимых функций IP-телефонии в персональном компьютере или другом аналогичном устройстве конечного пользователя. Сценарий требует полную совместимость между программно-аппаратными средствами IP-телефонии, полученными от разных поставщиков, т.е. пользователи, желающие разговаривать друг с другом, должны иметь идентичное программное обеспечение, например, реализующее протокол Н.323.

Сценарий «телефон – компьютер» находит применение в разного рода справочно-информационных службах Интернет, в службах сбыта товаров или в службах технической поддержки. Пользователь, подключившийся к cepвepy WWW какой-либо компании, имеет возможность обратиться к оператору справочной службы.

В рамках проекта TIPHON рассматриваются две модификации этого сценария IP-телефонии:

• от компьютера (пользователя IP-сети) к телефону (абоненту ТфОП), в частности, в связи с предоставлением пользователям IP-сетей доступа к телефонным услугам, в том числе, к справочно-информационным услугам и к услугам Интеллектуальной сети;

• от абонента ТфОП к пользователю IP-сети с идентификацией вызываемой стороны на основе нумерации по Е.164 или IP-адресации.

Шлюз (GW) для взаимодействия сетей ТфОП и IP может быть реализован в отдельном устройстве или интегрирован в существующее оборудование ТфОП или IP-сети. Показанная на рисунке сеть СКК может быть корпоративной сетью или сетью общего пользования.

Рассмотрим несколько подробнее пример связи по сценарию «телефон-компьютер», при инициировании сеанса абонентом ТфОП (рис. 1.3).

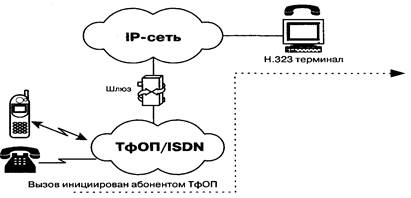

Рис. 1.3 – Пользователя IP-сети вызывает абонент ТФОП по сценарию "компьютер – телефон"

При попытке вызвать справочно-информационную службу, используя услуги пакетной телефонии и обычный телефон, на начальной фазе абонент А вызывает близлежащий шлюз IP-телефонии. От шлюза к абоненту А поступает запрос ввести номер, к которому должен быть направлен вызов (например, номер службы), и личный идентификационный номер (PIN) для аутентификации и последующего начисления платы, если это служба, вызов которой оплачивается вызывающим абонентом. Основываясь на вызываемом номере, шлюз определяет наиболее доступный путь к данной службе. Кроме того, шлюз активизирует свои функции кодирования и пакетизации речи, устанавливает контакт со службой, ведет мониторинг процесса обслуживания вызова и принимает информацию о состояниях этого процесса (например, занятость, посылка вызова, разъединение и т.п.) от исходящей стороны через протокол управления и сигнализации. Разъединение с любой стороны передается противоположной стороне по протоколу сигнализации и вызывает завершение установленных соединений и освобождение ресурсов шлюза для обслуживания следующего вызова.

Популярными программными продуктами для этого варианта сценария IP-телефонии «компьютер – телефон» являются IDT Net2Phone и DotDialer, организующие вызовы к обычным абонентским телефонным аппаратам в любой точке мира.

Сценарий «телефон – телефон» в значительной степени отличается от остальных сценариев IP-телефонии своей социальной значимостью, поскольку целью его применения является предоставление обычным абонентам ТфОП альтернативной возможности междугородной и международной телефонной связи. В этом режиме современная технология IP-телефонии предоставляет виртуальную телефонную линию через IP-доступ.

Как правило, обслуживание вызовов по такому сценарию IP-телефонии выглядит следующим образом. Поставщик услуг IP-телефонии подключает свой шлюз к коммутационному узлу или станции ТфОП, а по сети Интернет или по выделенному каналу соединяется с аналогичным шлюзом, находящимся в другом городе или другой стране.

Типичная услуга IP-телефонии по сценарию «телефон-телефон» использует стандартный телефон в качестве интерфейса пользователя, а вместо междугородного компонента ТфОП использует либо частную IP-сеть/Intranet, либо сеть Интернет. Благодаря маршрутизации телефонного трафика по IP-сети стало возможным обходить сети общего пользования и, соответственно, не платить за междугородную/международную связь операторам этих сетей.

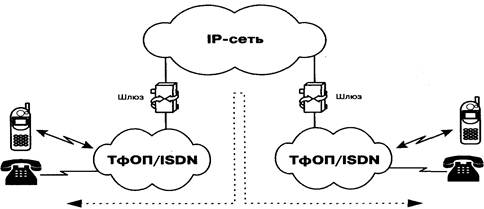

Как показано на рис. 1.4, поставщики услуг IP-телефонии предоставляют услуги «телефон-телефон» путём установки шлюзов IP-телефонии на входе и выходе IP-сетей. Абоненты подключаются к шлюзу поставщика через ТфОП, набирая специальный номер доступа. Абонент получает доступ к шлюзу, используя персональный идентификационный номер (PIN) или услугу идентификации номера вызывающего абонента (Calling Line Identification). После этого шлюз просит ввести телефонный номер вызываемого абонента, анализирует этот номер и определяет, какой шлюз имеет лучший доступ к нужному телефону. Как только между входным и выходным шлюзами устанавливается контакт, дальнейшее установление соединения к вызываемому абоненту выполняется выходным шлюзом через его местную телефонную сеть.

Полная стоимость такой связи будет складываться для пользователя из расценок ТфОП на связь с входным шлюзом, расценок Интернет-провайдера на транспортировку и расценок удалённой ТфОП на связь выходного шлюза с вызванным абонентом.

Одним из алгоритмов организации связи по сценарию «телефон-телефон» является выпуск поставщиком услуги своих телефонных карт. Имея такую карту, пользователь, желающий позвонить в другой город, набирает номер данного поставщика услуги, затем в режиме донабора вводит свой идентификационный номер и PIN-код, указанный на карте. После процедуры аутентификации он набирает телефонный номер адресата.

Возможны и другие алгоритмы реализации этого сценария: вместо телефонной карты может использоваться информация об альтернативном счете. Счет для оплаты может быть выслан абоненту и после разговора, аналогично тому, как это делается при междугородном соединении в ТфОП.
