А) В телефонной сети общего пользования
В ТфОП наибольшее распространение получил двухтональный многочастотный набор (DTMF – Dual Tone Multi Frequency). Сигналы вызова передаются внутри полосы речевого канала, поэтому метод называют внутриполосным. Цифровая клавиатура представляет собой матрицу 4х4, где каждый ряд соответствует низкой частоте, а столбец – высокой. Нажатие одной из клавиш приводит к передаче в линию синусоидального тона из 2-х частот.
Рис. 1.5 – Цифровая клавиатура DTMF
Внутриполосной передаче сигнала вызова характерны несколько проблем, основной из которых является потеря тонового сигнала.
Б) В ISDN
В ISDN сигналы вызова и информативные сигналы (голос, речь, данные) передаются по разным каналам. Информация – по B -каналу, сигналы управления – по D -каналу.
Достоинствами внеполосной передачи вызовов являются:
- меньше задержка после завершения набора номера;
- более высокая пропускная способность;
- вызов происходит быстрее, так как установочные сообщения не страдают от шума в том же канале.
|
|
В) Установление телефонного соединения в IP-сети
Рассмотрим процедуру установления соединения через сеть IP при вызове с предоплатой или с оплатой после разговора. Для организации такого соединения абонент А набирает местный телефонный номер шлюза своего поставщика услуг IP-телефонии. Абоненту А передается второй сигнал ответа станции и предлагается ввести телефонный номер вызываемого абонента, номер счёта и пароль, если вызов производится не с домашнего, зафиксированного у поставщика телефона. Далее устанавливается соединение со стороной вызываемого абонента В. На рис.1.6 приведены компоненты IP-телефонии, которые обычно используются в таком соединении.

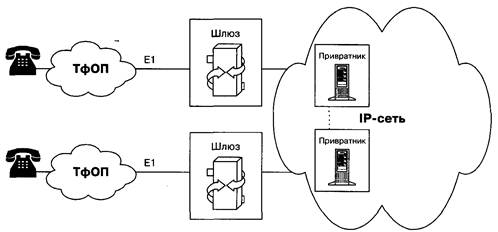

Рис. 1.6 – Компоненты IP-телефонии
Одним из этих компонентов является шлюз Н.323, который служит средством взаимодействия между ТфОП и IP-сетью. Преобразование адресной информации Е.164 в IP-адрес и маршрутизацию вызова осуществляет привратник Н.323. Для конкретного сценария могут потребоваться и другие компоненты. Может потребоваться, например, процедура обращения к поставщику услуг урегулирования (settlement provider) для того, чтобы обеспечить телефонные соединения с абонентами в тех местах, где у данного поставщика услуг IP-телефонии нет физического присутствия. Поставщик услуг урегулирования обычно работает с несколькими поставщиками услуг IP-телефонии и следит за тем, какому из них, в каком регионе и по какой стоимости целесообразно перепоручить соединение.
Общим протоколом для услуг урегулирования является открытый протокол урегулирования (Open Settlement Protocol). Этот протокол позволяет инфраструктуре динамической маршрутизации и начисления платы выбирать оптимальный маршрут для телефонного соединения в зависимости от времени суток, местоположения вызывающего и вызываемого абонентов и многих других факторов.
|
|
На рис. 1.7, 1.8 и 1.9 более подробно представлена процедура установления соединения для вызовов с предоплатой или с оплатой после разговора, являющаяся, в известном смысле, уточнением упрощенной процедуры на рис.1.8 предыдущей главы. Рис. 2.10 отражает следующие стадии установления соединения.
1. Абонент А набирает местный номер доступа к шлюзу.
2. Шлюз запрашивает у специального сервера данные о вызывающем абоненте (по информации АОН или по идентификационному номеру). Сервер может быть совмещен с привратником.
3. Сервер просматривает информацию АОН для того, чтобы убедиться, что абоненту А разрешено пользоваться данной услугой, и затем передает к шлюзу сообщение аутентификации пользователя.

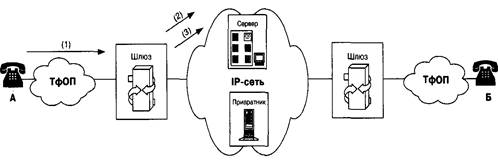

Рис. 1.7 – Установление соединения: Часть 1
Рис. 1.8 отражает следующие стадии:
4. Абонент А набирает телефонный номер вызываемого абонента Б.
5. Шлюз консультируется с привратником о возможных способах маршрутизации вызова.
6. Привратник просматривает адрес Е. 164 на фоне таблицы маршрутизации и передает к исходящему шлюзу IP-адрес встречного (входящего) шлюза. При этом привратнику может понадобиться консультация с привратником другой зоны.

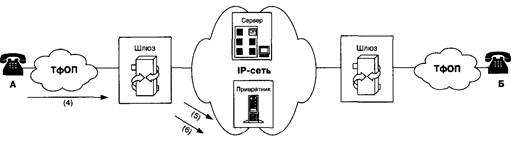

Рис. 1.8 – Установление соединения: Часть 2
Финальные стадии установления соединения показаны на рис. 1.9:
7. Исходящий шлюз направляет вызов Н.323 по IP-сети к входящему шлюзу.
8. Входящий шлюз направляет вызов по сети ТфОП к вызываемому абоненту.
9. Шлюзы посылают на упоминавшийся ранее специальный сервер данные о начале/окончании установления соединения для начисления платы за связь.

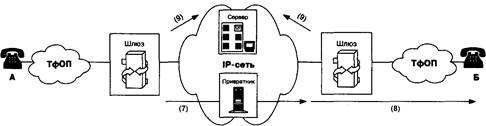

Рис. 1.9 – Установление соединения: Часть 3
