Тема: "Равновесие составной конструкции, находящейся под действием произвольной плоской системы сил"

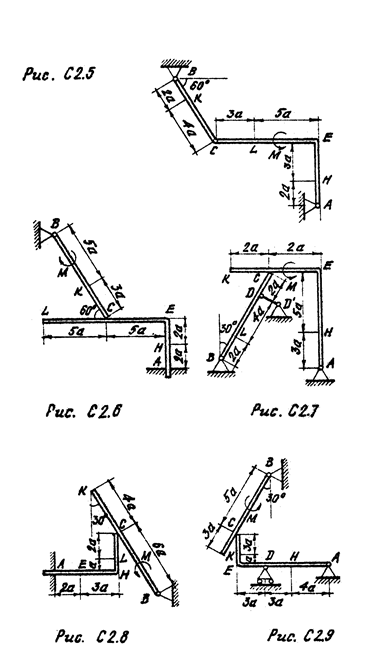

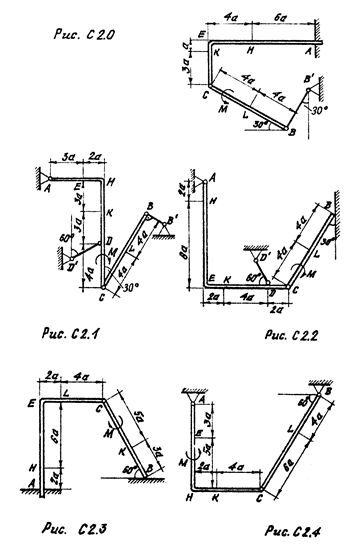

Конструкция состоит из жесткого угольника и стержня, которые в точке С или соединены друг с другом шарнирно (рис. С2.0 - С2.5) или свободно опираются друг о друга (рис. С2.6 - С2.9).
На конструкцию наложены внешние связи:
- в точке А или шарнир, или жесткая заделка;
- в точке В или невесомый стержень ВВ', или гладкая плоскость, или шарнир;
- в точке D или невесомый стержень DD' или шарнирная опора на катках.
На конструкцию действуют:
- пара сил с моментом М = 50 кН·м;
- равномерно распределенная нагрузка интенсивности q = 20 кН /м;
- две силы, величины, направления и точки приложения которых даны в таблице 2.
Участок, на котором действует распределенная нагрузка, указан в таблице 2 в столбце с названием "Участок", направление действия нагрузки указано в таблице 2.1.
Определить реакции связей в точках А, В, С, а для рис. 1, 2, 7,9 определить также реакцию в точке D. Направление распределенной нагрузки на различных участках показано в таблице С2.2. При окончательных расчетах принять а=0,5м
|
|
Таблица 2.1. Исходные данные для задачи С2.
Сила | F1 α1 | F2 α2 | α3 F3 | α4 F4 | Участок | ||||
F1=10 кН | F2=20 кН | F3=30 кН | F4=40 кН | ||||||
Точка прило- жения | α1 | Точка прило- жения | α2 | Точка прило- жения | α3 | Точка прило- жения | α4 | ||
K | 60º | — | — | H | 30º | — | — | CL | |
— | — | L | 60º | — | — | E | 30º | CK | |
L | 15º | — | — | K | 60º | — | — | AE | |
— | — | K | 30º | — | — | H | 60º | CL | |
L | 30º | — | — | E | 60º | — | — | CK | |
— | — | L | 75º | — | — | K | 30º | AE | |
E | 60º | — | — | K | 45º | — | — | CL | |
— | — | H | 60º | L | 30º | — | — | CK | |
— | — | K | 30º | — | — | E | 15º | CL | |
H | 30º | — | — | — | — | L | 60º | CK |
Таблица 2.2. Участок и направление действия нагрузки
Участок на угольнике | Участок на стержне | ||
горизонтальный | вертикальный | рис.1,2,4,7,9 | рис. 0,3,5,6,8 |
